| 品牌 : | 艾瑞人防 | 型号 : | AGH-Q |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直通式 | 驱动方式 : | 手动 |
| 介质温度 : | 80 | 工作压差 : | 1.6Mpa |

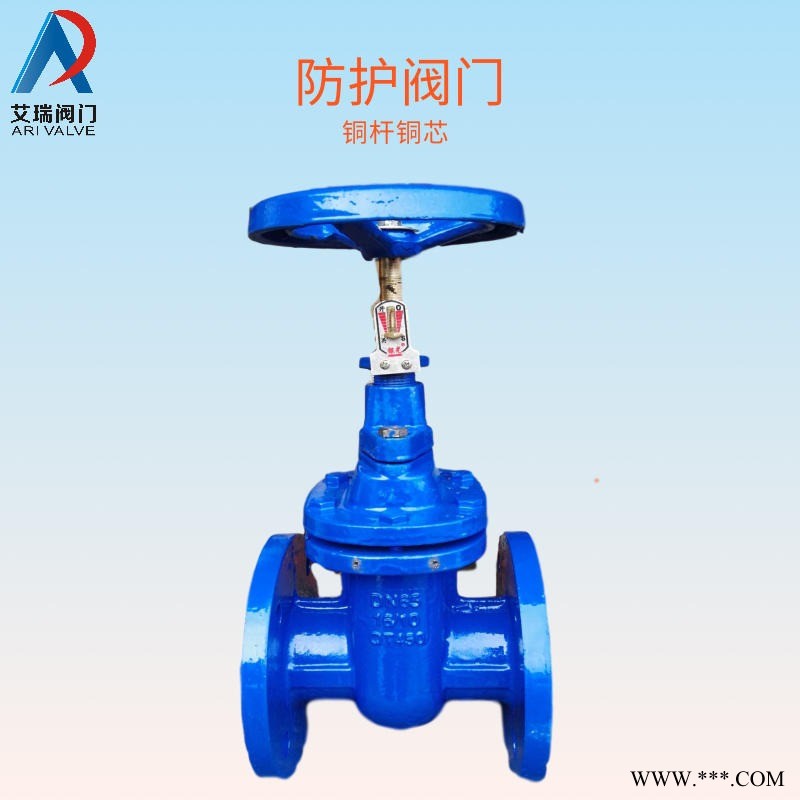

| 产品别名 : | 人防防爆波闸阀 | 适用范围 : | 人防 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
AGH-Q防爆波阀门
一、防爆波阀门产品简介
AgH-Q防爆波阀门安装在防护工程给水管道头部，以“挡波”和“消波”相结合方式，防止冲击波沿着管道进入工程内部，从而保证其人员和设施的安全。在正常压力范围内，阀板受弹簧的支承，与阀座保持一定的距离，从而使介质正常流通。当地面冲击波通过泵站，水池或者破坏了管道传入阀门时，阀板前端压力突然增大，使阀板前后压差超过弹簧张力，弹簧被压缩，阀板关闭，冲击波被挡在阀板以外。装在空气室赔偿损失消波袋起消波作用，减小阀板后端压力，利于阀板关闭。
二、防爆波阀门规格尺寸表
DN | D | D1 | Ø | Ø1 | L | z-d |
20 | 105 | 75 | 140 | 32 | 280 | 4-14 |
25 | 115 | 85 | 140 | 32 | 280 | 4-14 |
32 | 135 | 100 | 140 | 32 | 280 | 4-18 |
40 | 145 | 110 | 140 | 40 | 320 | 4-18 |
50 | 160 | 125 | 165 | 65 | 350 | 4-18 |
65 | 180 | 145 | 180 | 65 | 380 | 4-18 |
80 | 195 | 160 | 195 | 80 | 420 | 8-18 |
100 | 215 | 180 | 220 | 100 | 460 | 8-18 |
125 | 245 | 210 | 245 | 125 | 490 | 8-18 |
150 | 275 | 240 | 275 | 150 | 530 | 8-23 |
200 | 335 | 295 | 325 | 200 | 550 | 12-23 |
三、防爆波阀门主要技术参数
公称压力 | 1.6Mpa |
阀体使用压力 | 2.4 Mpa |
强度试验压力 | 3.6 Mpa |
适用介质 | 无腐蚀性水,悬浮物含量不宜大于25毫克/升 |
使用温度 | 0-60℃ |
消波效率 | 90﹪ |
四、防爆波阀门安装注意事项
该防爆波阀门安装在人防地下室防护区内的给水引入管及压力排水管上。当外部管道穿越外墙或顶板时，阀门应在外墙的内侧或顶板下的管道设置。安装前检查主阀门是否灵活，连接部件是否有松动现象；安装时应固定牢靠，受力均匀，通径较大的产品底部应安装
