| 品牌 : | 奇众 | 型号 : | HZ145T |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 |
| 公称通径 : | DN150 | 适用介质 : | 蒸汽 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 双向 |
| 零部件及配件 : | 执行器 | 用途 : | 流量控制 |
| 压力环境 : | 常压 | 工作温度 : | 高温 |
| 类型(通道位置) : | 二通式 |

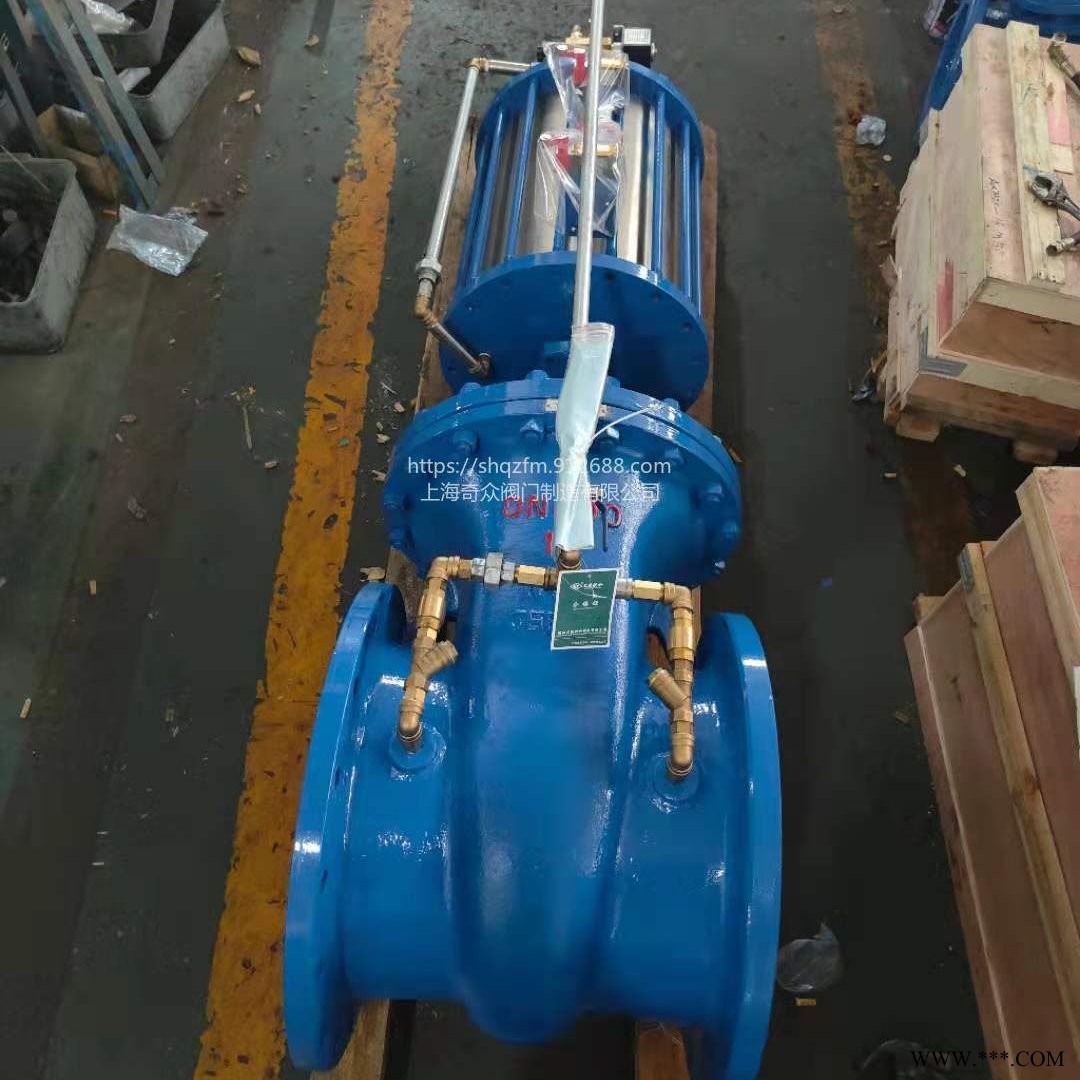

HZ145T电磁液动双速自闭闸阀经济效益及用途简介： 为避免给排水管网中水锤危害和减少水头损失,节约电能和减轻工人劳动强度,我厂根据北京市政设计院资料,经多年的试产销和局部修改,使该阀性能更趋完善。 该阀安装于各级泵站,取消机泵组常设的止回阀,电动闸阀,水锺消除器,在电控设备的配合使用下,可实现自控,远控和集中控制,并可实现泵阀操作一体化,同时该阀能在电网事故停电时自动关闭。与手动,电动阀相比,具有密封性好,安全可靠,使用寿命长,维修方便,无噪音,无污染等特点,由于阀门关闭过程为先快后慢故能消除停泵关阀水锤过压,确保管网设备安全运行。 由于取消了止回阀等设备,因此大大减少了水头损失,如使用一台 DN500双速阀,当管道内流速为2m/s时,每年可节电2万度左右,其节电值大于该阀价值,所以该阀是能节电,节资,安全,省力的先进设备。 HZ145T电磁液动双速自闭闸阀技术参数及性能： |
| 阀体部分型 号HZ145T-1.0HZ141H － 1.6公称压力（ Mpa ）1.01.6密封试验压力（ Mpa ）1.01.6强度试验压力（ Mpa ）1.52.4工作温度常 温工作介质水,油传动部分驱动介质清水,油,气（用气时订货请注明）驱动压力≥ 0.7倍于管道实际压力（不得低于0.2 Mpa ）启闭时间（全行程）45 秒左右 ( 驱动压力为 0.3 Mpa 时 ) 压力低耗时长压力高耗时短慢关时间15~25 秒可调 通径大 , 时间长通径小 , 时间短线圈电压直流 24-26V( 稳压电源输入电压 : 交流 220V) |
| 型 号HZ141H-2.5阀体部分公称压力 (Mpa)2.5密封试验压力 (Mpa)2.5强度试验压力 (Mpa)3.7工作介质及温度常温。水,油传动部分驱动介质清水,油,气（用气时订货请注明）驱动压力≥ 0.7倍于管道实际压力理想快关速度15-30mm/s( 与驱动压力无关 )全程关闭速度20-45 秒 ( 当快关速度为 20 mm/s 时 )慢关时间15-25 秒可调 口径大 , 时间长口径小 , 时间短线圈电压直流 24V-26V( 稳压器输入电源 : 交流 220V) |
HZ145T电磁液动双速自闭闸阀结构示意及其主要零件表 |
| 零件名称材料阀体,阀板,液压缸,缸座,缸盖,活塞板HT200 ZG270 － 500QT400 － 15电磁换向阀H62 ／ HT200活塞轴,导杆不锈钢活塞密封件（皮碗）防水皮革Y 型, O 型密封圈耐油橡胶 |
HZ145T电磁液动双速自闭闸阀操作方法及工作原理 开机 水泵电机通电 4 － 6 秒钟后,电磁换向阀通电,驱动介质由电磁阀的 P 孔经 A 2 孔进入液压缸下腔,在压力作用下推动活塞,从而带动闸板上行,同时缸上腔废介质由 A 1 孔返回电磁阀,经 N 1 孔排出,阀门动作为先慢后快地开启。 停机 电磁阀断电,介质在换向阀体内自动改变流向,介质由 A 1 孔经节流阀进入液压缸上腔,推动活塞下行,缸下腔的废介质经 A 2 孔返回电磁阀,由 N 2 孔排出,阀门此时处于快关过程,当闸板下行到某个位置时节流阀进入工作状态,使阀门此时处于慢关时间内,此时的阀门工况,则可降低和消除管网内的水锤过压。在阀门慢关过程中限位套推动附设的行程开关,可使水泵电机自动断电。 当驱动介质为外部动力源时 , 请按主管道内实际工作压力的 70%-99% 配备 , 否则阀门工作不可靠。 HZ145T电磁液动双速自闭闸阀维护保养及安装调试注意事项： 运输和储存期间,阀门应处于关闭状态,长期存放的阀门需定期检查 清除表面污垢刷防锈漆。 库存半年的阀门,在安装前应接上 0.4 － 1Mpa 压力源试运行数次,确 定无问题时再安装,本产品出厂时已基本调好,安装时请不要解体,配供的 电磁阀可安装在适当位置,该换向阀的安装和使用请阅“电磁换向阀说明 书"。 限位套是防止驱动介质突然增压太大时将闸板关闭过紧,造成开启困 难而设的限位装置,请勿随便松动,阀门在使用中如出现关闭不严,请适当 将此套向上调,然后紧固螺母。 当双速阀电路与水泵电机联网时,在水泵电机断电后,水泵返转数如 过多则将行程开关的滚轮位置适当往下调,以延后水泵电机断电时间。 5 ,件 11 连接板位置的变动,可以改变慢关开始点。往上调,慢关开始点为延后,往下调,慢关开始点为提前。件 5 调节螺栓主要为慢关时间量的微调件,将调节螺栓顺时针旋转,为延长慢关时间,将调节螺栓逆时针旋转为缩短慢关时间。件 11 , 5 两件出厂时已基本调好,适用于主管线 10 公里以内,如超过 10 公里,请将件 11 连接板的位置适当往下调,但不得超过件 8 顶杆的zui大压缩量。 HZ145T电磁液动双速自闭闸阀主要外型尺寸及驱动介质接管螺纹：见表一,表二,表三。 HZ145T － 10 表一 |
| 通径DNDD 1ZФHH 1L管径G质量Kg备注1409402291/295 394010902671/2125 2/2175 25/2235 31400 3536 4 620 5 1005 62590 72970 843410 |
| 法兰连接尺寸 D1,Z,Ф,符合GB/T17241.6-1998,结构长度按 GB12221.89 HZ141H-1.6 表二 |
| 通径DNDD 1ZФHH 1L管径G质量Kg备注1409402291/2100 394010902671/2125 21/2190 255014003301/2250 31425 3545 41780 511040 621752770508 1640 722752870610 1790 8 1920 |
| 法兰连接尺寸 D1,Z,Ф,符合GB/T17241.6-1998,结构长度按JB12221-89 HZ141H-2.5 表三 |
| 通径DNDD 1ZФHH 1L管径G质量Kg1908903001/2501/204001/22231/22731/245341/275341/29001/2708001/21800 |
阀体结构长度按 GB12221-89, 法兰连接尺寸按 JB/T79.1-94 系列 2 之规定。 HZ145T电磁液动双速自闭闸阀可能发生故障及排除方法： |
| 故障现象原 因排 除 方 法活塞不动作或不灵活电磁阀故障见换向阀说明书驱动介质压力过低提高压力活塞副密封不良更换皮碗或 O 型圈阀门关闭不严阀体沟槽内有杂物,限位不合理清除杂物,限位套往上调密封外泄漏螺栓松动紧固螺栓密封面有杂物或损伤清除杂物,更换 Y 型密封圈或平垫等。 |
