| 品牌 : | 智博睿 | 型号 : | PXWII-1000 |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | 1200 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 执行器 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

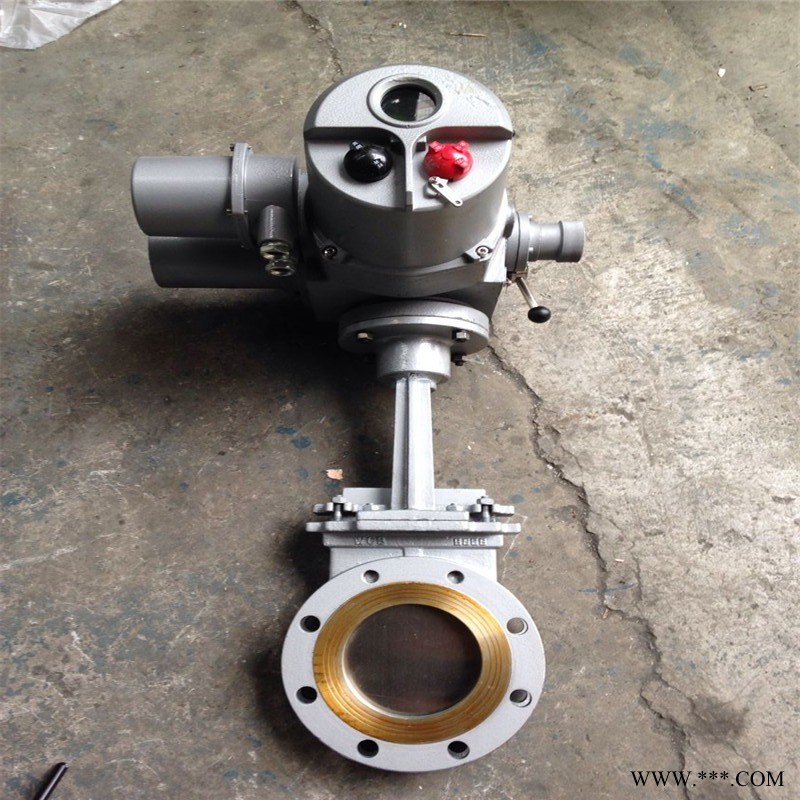

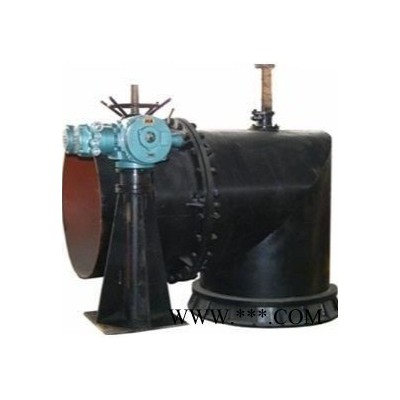

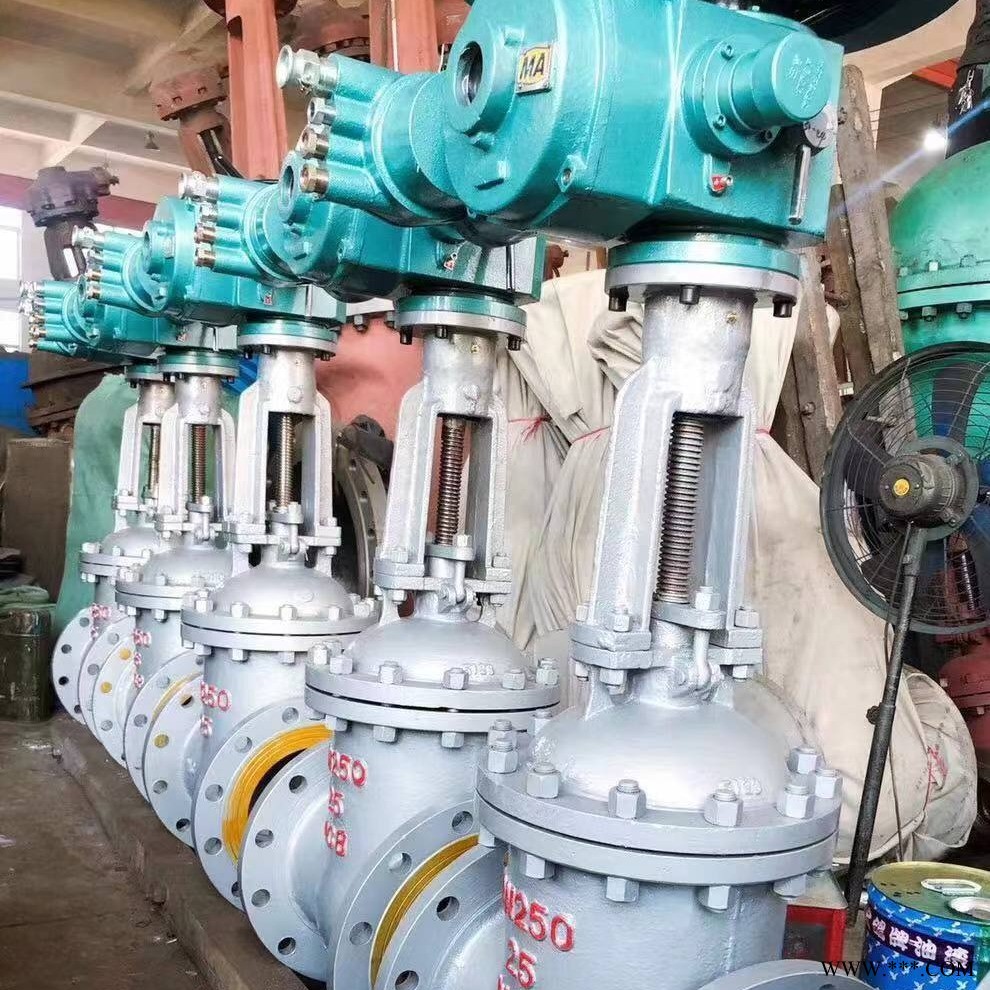

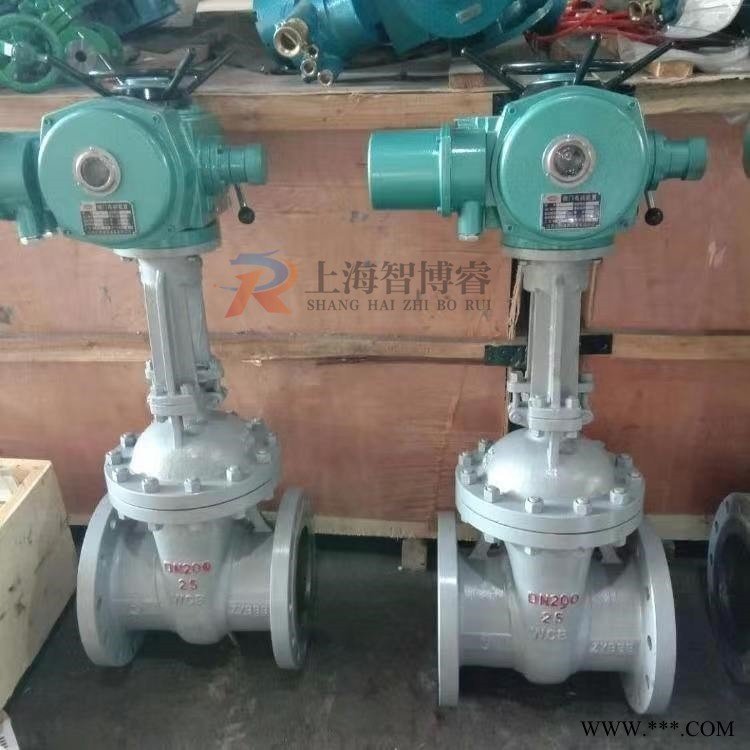

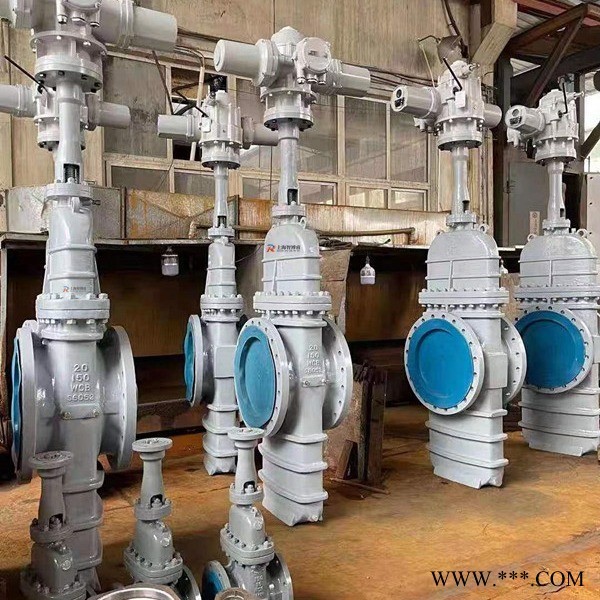

PXWII-1000矿用防爆电动配水疏水闸阀图片型号
特点及应用
1、本系列产品是直角式闸阀，可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于60℃。根据工作方式分为手动（PZ—I型）和电动（PZ-II型）。
2、型号意义：如PZ—400—II
PZ——配水闸阀
400—公称直径
II—II型（电动）
■结构说明
1、配水闸阀由操纵台，连接杆、阀杆、闸阀、短管等部件组成。
2、PZ—1型操纵台由人工操作。手轮与螺母固定在一起，旋转手轮，带动丝杠升降。螺母下端装有滚珠，以减少旋转时的阻力。 PZ—II型用小型电动机作为动力源替代人工操作，可实现远程控制，方便、快捷。
3、闸阀由阀体和阀辨构成。 阀体为焊接件，下部装有锥形密封环、与阀辨共同构成密封部分。阀辨由焊接件与橡胶垫构成，通过带有螺栓组件与阀杆连接，以保证阀的密封性能。
4、短管用于埋入配水井壁，为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。本说明书中规定了5米、4.5米、4米、3.5米四个档次，用户也可按实际安装高度确定连接杆的长度。
名称 | 型号 | 规格DN（mm） | 主要技术性能 | 阀体材料 | 操作行程 | 重量（Kg） | |||
公称压力PN巴（kgf/cm2) | 适用 | 带法兰短管 | 不带法兰短管 | ||||||
介质 | 温度 | ||||||||
配水闸阀 | PZ400-1 | 400 | 1 | 水 | ≤50℃ | A3 焊接 | 168 | 332 | 272 |
PZ500-1 | 500 | ″ | ″ | ″ | ″ | 193 | 404 | 327 | |
PZ600-1 | 600 | ″ | ″ | ″ | ″ | 218 | 592 | 481 | |
PZ800-1 | 800 | ″ | ″ | ″ | ″ | 250 | 828 | 674 | |
PZ1000-1 | 1000 | ″ | ″ | ″ | ″ | 268 | 1301 | 1071. | |
