| 品牌 : | 巨晨 | 型号 : | PZ973W-10NR |
| 连接形式 : | 法兰 | 主体材料 : | 不锈钢 |
| 公称通径 : | 200 | 适用介质 : | 灰渣 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动头 | 零部件及配件 : | 执行器 |
| 用途 : | 放料 | 压力环境 : | 常压 |
| 工作温度 : | 高温 | 类型(通道位置) : | 直通式 |

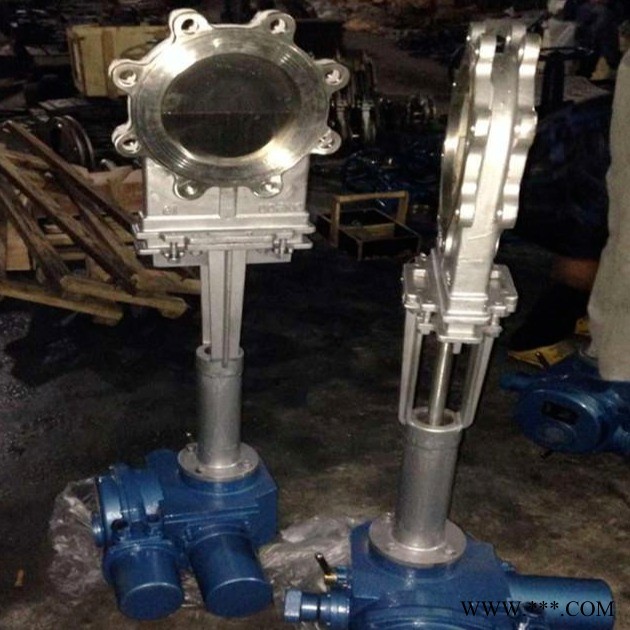

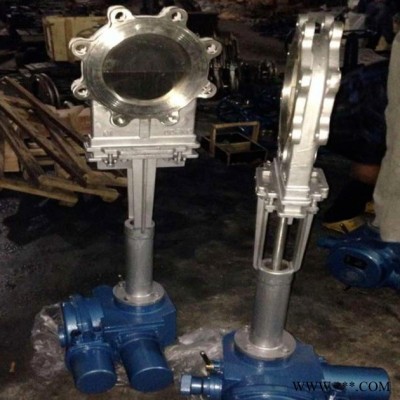

PZ973W-10NR电动高温排渣阀能适应高温、低温等恶劣环境下工作，特别是在1000度左右高温下工作，无需任何冷却装置，且不变形的特点、同时闸阀具有手动、电动功能，密封性能好，阀板、阀体均使用高合金材料，尤其是锅炉排灰渣系统中必备的阀门。
PZ973W-6NR、PZ973W-10NR、PZ973W-16NR电动高温刀闸阀采用了目前市场上耐高温材料，2520这种材质本身具有耐高温的特性，通过加长阀杆，增加散热片来达到保护电动的作用，有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端，本产品适合于炼铁，电站，高温煤炉等行业，相比其他阀门结构简单，操作方便，易于维修，价格低，是目前市场上高温阀门的不二选择。
电动装置参数：
1.电源：AC380V、50HZ。
2.标准型：标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65，可直接用于户外。
3.防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。
4.防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）。
5.环境温度：-20℃~40℃
6.可选：配电气控制器
PZ973W-10NR电动高温排渣阀主要性能规范：
公称压力（MPa） | 壳体试验（MPa） | 密封试验（MPa） | 工作温度 | 适用介质 |
1.0 | 1.5 | 1.1 | ≤1000℃ | 纸浆、污水、煤浆、灰、渣水混和物 |
主要零部件材质：
体、盖 | 闸阀 | 阀杆 | 密封面 |
不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
PZ973W-10NR电动高温排渣阀主要外形及连接尺寸（mm）：
MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W（Kg） |
1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 | |
65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 | ||
80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 | ||
100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 | ||
125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 | ||
150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 | ||
200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | ||
250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 | ||
300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 | ||
350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | ||
400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | ||
450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | ||
500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | ||
600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 | ||
700 | 165 | 895 | 840 | 800 | 2150 | 24-M27 | 600 | ||
800 | 190 | 1010 | 950 | 898 | 2420 | 24-M30 | 680 | ||
900 | 203 | 1110 | 1050 | 1005 | 2680 | 28-M30 | 680 | ||
1000 | 216 | 1220 | 1160 | 1115 | 3100 | 28-M30 | 700 | ||
1200 | 254 | 1450 | 1380 | 1325 | 3450 | 32-M36 | 800 | ||
1.6 | 50 | 43 | 160 | 125 | 99 | 330 | 4-M16 | 180 | |
65 | 46 | 185 | 145 | 120 | 360 | 4-M16 | 180 | ||
80 | 46 | 200 | 160 | 135 | 390 | 8-M16 | 220 | ||
100 | 52 | 220 | 180 | 155 | 440 | 8-M16 | 220 | ||
125 | 56 | 250 | 210 | 185 | 510 | 8-M16 | 230 | ||
150 | 56 | 285 | 240 | 210 | 600 | 8-M20 | 280 | ||
200 | 60 | 340 | 295 | 265 | 700 | 12-M20 | 360 | ||
250 | 68 | 405 | 355 | 310 | 840 | 12-M22 | 360 | ||
300 | 78 | 460 | 410 | 375 | 960 | 12-M22 | 400 | ||
350 | 78 | 520 | 470 | 435 | 1110 | 16-M22 | 400 | ||
400 | 102 | 580 | 525 | 485 | 1250 | 16-M27 | 400 | ||
450 | 114 | 640 | 585 | 545 | 1380 | 20-M27 | 530 | ||
500 | 127 | 715 | 650 | 609 | 1530 | 20-M30 | 530 | ||
600 | 154 | 840 | 770 | 720 | 1800 | 20-M36 | 600 | ||
