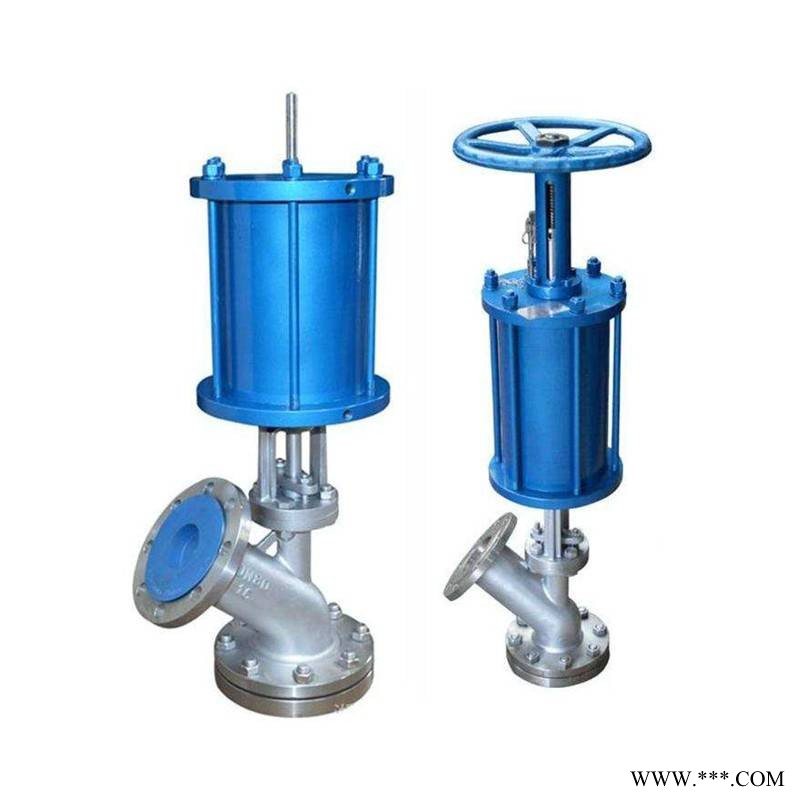

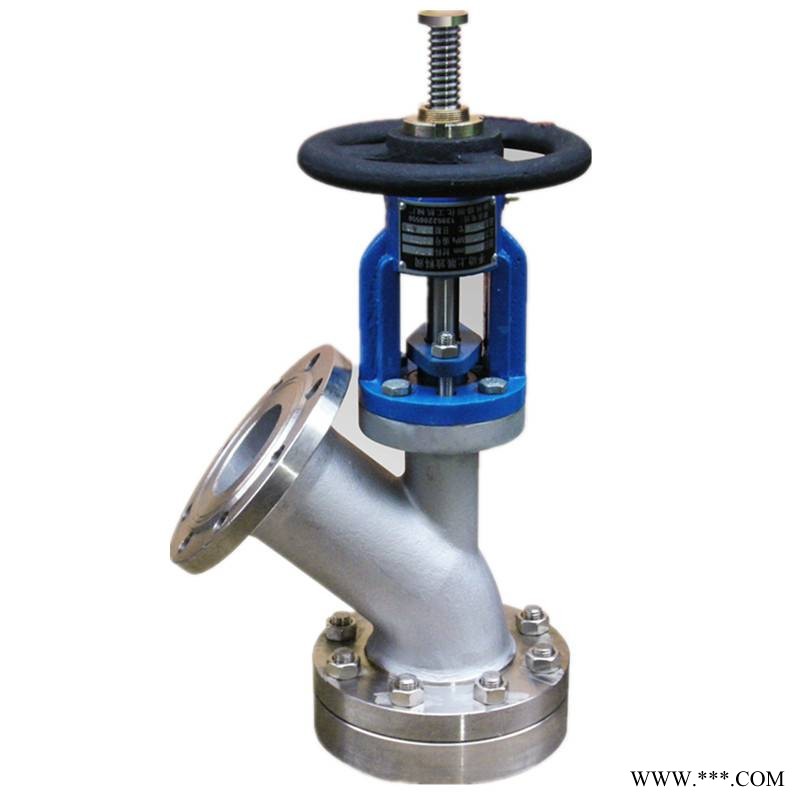

| 产品特性 : | 陶瓷排渣阀 | 品牌 : | SDBEIZE |
| 型号 : | PZ41TC | 连接形式 : | 法兰 |
| 主体材料 : | 陶瓷 | 公称通径 : | DN50~400 |
| 3C阀门类别 : | 工业 | 适用介质 : | 灰渣、泥渣、煤渣、矿浆、污水等 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 放料 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | PN16 |
公称通径：DN50~600mm
公称压力：PN1.0~6.4MPa
适用温度：≤200℃
材质：碳钢、
介质：灰渣、泥渣、煤渣、矿浆、污水等
广泛应用：石油化工、治金、矿山、电力、输煤厂、水泥厂、
结构特点

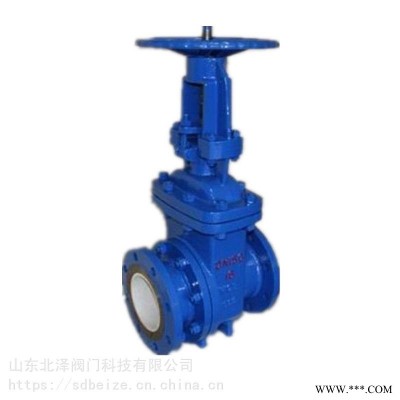

陶瓷排渣阀适合用于液、固混合介质，特殊的结构设计，排渣效果非常好，阀体内不积渣，关闭严密。闸板、阀座密封面材料均采用陶瓷制造，提高了耐磨性和耐腐性，大大延长了阀门使用寿命。该阀门适用于电力、石化、冶金、矿山、输煤厂、水泥厂、水处理厂等行业，尤其适用于磨损严重的灰浆、灰渣管路输送系统。
主要零部件材料
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 右阀体 | WCB | 8 | 阀盖 | WCB |
| 2 | 左阀体 | WCB | 9 | 填料 | 柔性石墨 |
| 3 | 闸板 | WCB+结构陶瓷 | 10 | 支架 | WCB |
| 4 | 阀座 | 结构陶瓷 | 11 | 填料压板 | WCB |
| 5 | 阀杆 | 2Cr13 | 12 | 阀杆螺母 | 青铜 |
| 6 | 螺栓 | 25# | 13 | 手动装置 | 组合件 |
| 7 | 螺母 | 25# |
应用规范
| 设计与制造 | GB/T12224 | |
| 连接端尺寸 | 结构长度 | GB/T 12221 |
| 法兰尺寸 | GB/T 9113.1 | |
| 检验与试验 | GB/T 9092 | |
| 材料 | 碳钢 | GB/T 12229 |
| 不锈钢 | Gb/T 12230 | |
| 标志 | Gb/T 12220 | |
| 供货 | Gb/T 12252 | |
主要外形和连接尺寸
| DN | PN(Mpa) | L | D | D1 | C | H | n-d |
| 50 | 1.0 | 250 | 165 | 125 | 20 | 335 | 4-Φ18 |
| 80 | 280 | 200 | 160 | 20 | 510 | 8-Φ18 | |
| 100 | 300 | 220 | 180 | 22 | 685 | 8-Φ18 | |
| 150 | 350 | 285 | 240 | 24 | 790 | 8-Φ22 | |
| 200 | 400 | 340 | 295 | 24 | 885 | 8-Φ22 | |
| 250 | 450 | 395 | 350 | 26 | 1015 | 12-Φ22 | |
| 300 | 500 | 445 | 400 | 26 | 1190 | 16-Φ26 | |
| 350 | 550 | 505 | 460 | 26 | 1350 | 16-Φ22 | |
| 400 | 600 | 565 | 515 | 26 | 1460 | 16-Φ26 |
| DN | PN(Mpa) | L | D | D1 | C | H | n-d |
| 50 | 1.6 | 250 | 165 | 125 | 20 | 335 | 4-Φ18 |
| 80 | 280 | 200 | 160 | 20 | 510 | 8-Φ18 | |
| 100 | 300 | 220 | 180 | 22 | 685 | 8-Φ18 | |
| 125 | 325 | 250 | 210 | 22 | 730 | 8-Φ18 | |
| 150 | 350 | 285 | 240 | 24 | 790 | 8-Φ22 | |
| 200 | 400 | 340 | 295 | 24 | 885 | 12-Φ22 | |
| 250 | 450 | 405 | 355 | 26 | 1015 | 12-Φ26 | |
| 300 | 500 | 460 | 410 | 28 | 1190 | 12-Φ26 | |
| 350 | 550 | 520 | 470 | 30 | 1350 | 16-Φ26 | |
| 400 | 600 | 580 | 525 | 32 | 1460 | 16-Φ30 |
| DN | PN(Mpa) | L | D | D1 | C | H | n-d |
| 50 | 2.5 | 250 | 165 | 125 | 20 | 345 | 4-Φ18 |
| 80 | 280 | 200 | 160 | 24 | 520 | 8-Φ18 | |
| 100 | 300 | 235 | 190 | 24 | 695 | 8-Φ22 | |
| 125 | 325 | 270 | 220 | 26 | 755 | 8-Φ26 | |
| 150 | 350 | 300 | 250 | 28 | 810 | 8-Φ26 | |
| 200 | 400 | 360 | 310 | 30 | 955 | 12-Φ26 | |
| 250 | 450 | 425 | 370 | 32 | 1100 | 12-Φ30 | |
| 300 | 500 | 485 | 430 | 34 | 1240 | 16-Φ30 | |
| 350 | 550 | 555 | 490 | 38 | 1410 | 16-Φ33 |
| DN | PN(Mpa) | L | D | D1 | C | H | n-d |
| 50 | 4.0 | 250 | 165 | 125 | 20 | 355 | 4-Φ18 |
| 80 | 310 | 200 | 160 | 24 | 540 | 8-Φ18 | |
| 100 | 335 | 235 | 190 | 24 | 720 | 8-Φ22 | |
| 125 | 400 | 270 | 220 | 26 | 770 | 8-Φ26 | |
| 150 | 450 | 300 | 250 | 28 | 820 | 8-Φ26 | |
| 200 | 550 | 375 | 320 | 34 | 965 | 12-Φ30 | |
| 250 | 650 | 450 | 385 | 38 | 1050 | 12-Φ33 | |
| 300 | 750 | 515 | 450 | 42 | 1200 | 16-Φ33 | |
