| 品牌 : | shfd | 型号 : | PZ41H-16C |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 |
| 公称通径 : | 10-800 |

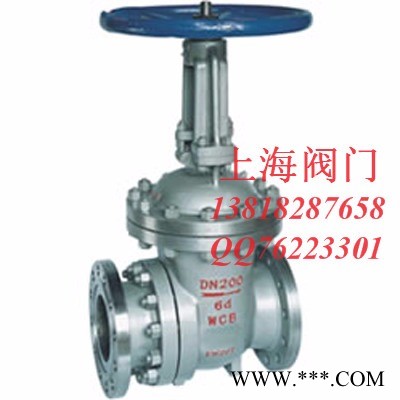

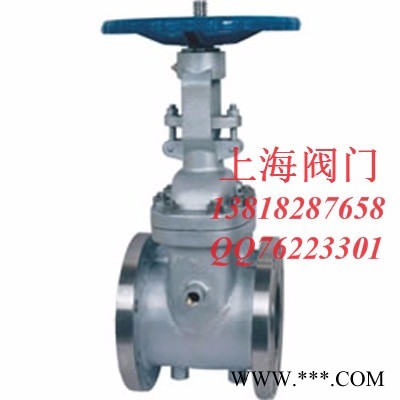

PZ41H 型 PN10PN63 排渣闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN10PN63，阀体材料为灰铸铁（PZ41H-10 PZ41H-16）、碳素钢（PZ41H-10C63）的排渣闸阀。
产品性能参数
PZ41H 型 PN10PN63 排渣闸阀主要性能参数
型号 |
PN |
工作压力/MPa |
适用温度/ |
适用介质 |
PZ41H-10 |
10 |
1.0 |
100 |
灰渣水混合物（灰水比 1:1:5 粒度50mm） |
PZ41H-16 |
16 |
1.6 |
||
PZ41H-10C |
10 |
1.0 |
||
PZ41H-16C |
16 |
1.6 |
||
PZ41H-25 |
25 |
2.5 |
||
PZ41H-40 |
40 |
4.0 |
||
PZ41H-63 |
63 |
6.3 |
产品零部件材料
PZ41H 型 PN10PN63 排渣闸阀零部件材料
型号 |
材料 |
|||||
阀体、阀盖 |
闸板 |
阀体密封圈 |
阀杆 |
垫片 |
填料 |
|
PZ41H-10 |
灰铸铁 |
灰铸铁镶铬不锈钢 |
灰铸铁镶铬不锈钢 |
铬不锈钢 |
橡胶石棉板 |
石墨 |
PZ41H-16 |
||||||
PZ41H-10C |
碳素钢 |
碳素钢栈焊铁基合金 |
碳素钢栈焊铁基合金 |
|||
PZ41H-16C |
||||||
PZ41H-25 |
||||||
PZ41H-40 |
||||||
PZ41H-63 |
||||||
产品外形及结构尺寸
PZ41H 型 PN10 排渣闸阀主要外形及结构尺寸（mm）
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
f |
H |
H1 |
重量/kg |
50 |
250 |
165 |
125 |
99 |
20 |
4×Φ18 |
3 |
420 |
335 |
57 |
80 |
280 |
200 |
160 |
132 |
20 |
8×Φ18 |
3 |
615 |
510 |
75 |
100 |
300 |
220 |
180 |
156 |
22 |
8×Φ18 |
3 |
805 |
685 |
93 |
150 |
350 |
285 |
240 |
211 |
24 |
8×Φ22 |
3 |
652 |
790 |
155 |
200 |
400 |
340 |
295 |
266 |
24 |
8×Φ22 |
3 |
1085 |
885 |
217 |
250 |
450 |
395 |
350 |
319 |
26 |
12×Φ22 |
3 |
1235 |
1015 |
280 |
300 |
500 |
445 |
400 |
370 |
26 |
12×Φ22 |
4 |
1450 |
1190 |
350 |
350 |
550 |
525 |
460 |
429 |
26 |
16×Φ22 |
4 |
1640 |
1350 |
540 |
400 |
600 |
565 |
515 |
480 |
28 |
16×Φ26 |
4 |
1798 |
1460 |
820 |
450 |
650 |
615 |
565 |
530 |
28 |
20×Φ26 |
4 |
1980 |
1620 |
1120 |
500 |
700 |
670 |
620 |
582 |
30 |
20×Φ28 |
4 |
2190 |
1800 |
1440 |
PZ41H 型 PN16 排渣闸阀主要外形及结构尺寸（mm）
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
f |
H |
H1 |
重量/kg |
50 |
250 |
165 |
102 |
99 |
20 |
4×Φ18 |
3 |
420 |
335 |
60 |
80 |
280 |
200 |
133 |
132 |
22 |
8×Φ18 |
3 |
615 |
510 |
78 |
100 |
300 |
220 |
180 |
158 |
24 |
8×Φ18 |
3 |
805 |
685 |
96 |
150 |
350 |
285 |
240 |
212 |
28 |
8×Φ22 |
3 |
952 |
790 |
158 |
200 |
400 |
340 |
295 |
268 |
30 |
12×Φ22 |
3 |
1085 |
885 |
222 |
250 |
450 |
405 |
355 |
320 |
32 |
12×Φ26 |
3 |
1235 |
1015 |
289 |
300 |
500 |
460 |
410 |
370 |
34 |
12×Φ26 |
4 |
1450 |
1190 |
365 |
350 |
550 |
520 |
470 |
430 |
38 |
16×Φ26 |
4 |
1640 |
1350 |
558 |
400 |
600 |
580 |
525 |
482 |
40 |
16×Φ30 |
4 |
1798 |
1460 |
850 |
450 |
650 |
640 |
585 |
532 |
44 |
21×Φ30 |
4 |
1980 |
1620 |
1164 |
500 |
700 |
715 |
650 |
585 |
46 |
20×Φ33 |
4 |
2190 |
1800 |
1482 |
PZ41H 型 PN25 排渣闸阀主要外形及结构尺寸（mm）
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
f |
H |
H1 |
重量/kg |
50 |
250 |
165 |
125 |
102 |
20 |
4×Φ18 |
3 |
420 |
335 |
99 |
80 |
280 |
200 |
160 |
133 |
22 |
8×Φ18 |
3 |
615 |
510 |
118 |
100 |
300 |
235 |
190 |
158 |
24 |
8×Φ22 |
3 |
805 |
685 |
147 |
150 |
350 |
300 |
250 |
212 |
30 |
8×Φ26 |
3 |
952 |
790 |
204 |
200 |
400 |
360 |
310 |
278 |
34 |
12×Φ26 |
3 |
1085 |
885 |
273 |
250 |
450 |
425 |
370 |
335 |
36 |
12×Φ30 |
3 |
1235 |
1015 |
383 |
300 |
500 |
485 |
430 |
390 |
40 |
16×Φ30 |
4 |
1450 |
1190 |
478 |
350 |
550 |
555 |
490 |
450 |
44 |
16×Φ33 |
4 |
1640 |
1350 |
680 |
400 |
600 |
620 |
550 |
505 |
48 |
16×Φ36 |
4 |
1798 |
1460 |
1008 |
450 |
650 |
670 |
600 |
555 |
50 |
20×Φ36 |
4 |
1980 |
1620 |
1344 |
500 |
700 |
730 |
660 |
615 |
52 |
20×Φ36 |
4 |
2190 |
1800 |
1827 |
PZ41H 型 PN40 排渣闸阀主要外形及结构尺寸（mm）
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
f |
H |
H1 |
重量/kg |
50 |
250 |
165 |
125 |
88 |
20 |
4×Φ18 |
3 |
444 |
340 |
98 |
80 |
310 |
200 |
160 |
121 |
22 |
8×Φ18 |
3 |
636 |
508 |
126 |
100 |
350 |
235 |
190 |
150 |
24 |
8×Φ22 |
3.5 |
930 |
680 |
456 |
150 |
450 |
300 |
250 |
204 |
30 |
8×Φ26 |
3.5 |
984 |
800 |
228 |
200 |
550 |
375 |
320 |
260 |
38 |
12×Φ30 |
3.5 |
1094 |
875 |
298 |
250 |
650 |
450 |
382 |
313 |
42 |
12×Φ33 |
3.5 |
1270 |
1010 |
372 |
300 |
750 |
515 |
450 |
364 |
46 |
16×Φ33 |
3.5 |
1470 |
1180 |
450 |
350 |
850 |
580 |
510 |
422 |
52 |
16×Φ36 |
4 |
1555 |
1245 |
530 |
400 |
950 |
660 |
585 |
474 |
58 |
16×Φ39 |
4 |
1650 |
1280 |
610 |
450 |
4050 |
685 |
610 |
524 |
60 |
20×Φ39 |
4 |
1817 |
1415 |
690 |
500 |
1150 |
755 |
670 |
576 |
62 |
20×Φ42 |
4 |
1990 |
1560 |
772 |
PZ41H 型 PN63 排渣闸阀主要外形及结构尺寸（mm）
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
f |
H |
H1 |
重量/kg |
50 |
250 |
180 |
135 |
88 |
26 |
4×Φ22 |
3 |
444 |
340 |
142 |
80 |
310 |
215 |
170 |
121 |
30 |
8×Φ22 |
3 |
636 |
508 |
168 |
100 |
350 |
250 |
200 |
150 |
32 |
8×Φ26 |
3.5 |
830 |
680 |
210 |
150 |
450 |
345 |
280 |
204 |
38 |
8×Φ33 |
3.5 |
984 |
800 |
270 |
200 |
550 |
415 |
345 |
260 |
44 |
12×Φ36 |
3.5 |
1094 |
875 |
367 |
250 |
650 |
470 |
400 |
212 |
48 |
12×Φ36 |
3.5 |
1270 |
1010 |
450 |
300 |
750 |
530 |
460 |
364 |
54 |
16×Φ36 |
3.5 |
1470 |
1180 |
548 |
350 |
850 |
600 |
525 |
422 |
60 |
16×Φ39 |
4 |
1555 |
- |
532 |
400 |
950 |
670 |
585 |
474 |
66 |
16×Φ42 |
4 |
1650 |
1280 |
615 |
450 |
1050 |
715 |
630 |
524 |
70 |
20×Φ42 |
4 |
1817 |
1415 |
695 |
500 |
1150 |
800 |
705 |
476 |
76 |
20×Φ48 |
4 |
1990 |
1560 |
778 |
