| 品牌 : | HIP | 型号 : | 15-41AF1 |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 弹簧式 |
| 加工定制 : | 否 | 连接形式 : | 螺纹 |
| 材质 : | 不锈钢 | 公称通径 : | 5 |
| 适用介质 : | 各种高腐蚀化学介质 | 标准 : | 美标 |
| 流动方向 : | 单向 | 零部件及配件 : | 执行器 |
| 形态 : | 旋塞式 | 压力环境 : | 高压 |
| 类型(通道位置) : | 直通式 | 阀体构造 : | 封闭式 |
| 3C阀门类别 : | 工业 |

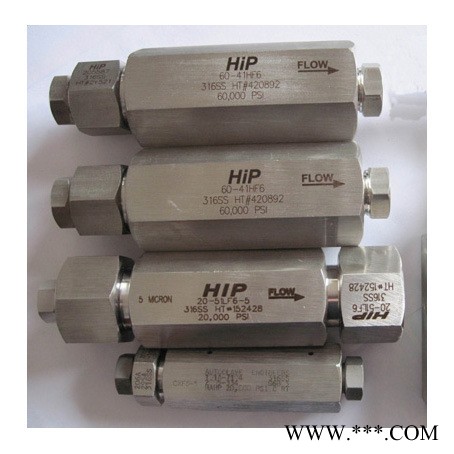

HIP高压单向阀产品具备承压压力高，使用寿命长，有球座形式和软座形式，密封性能好，使用方便。广泛应用于液压系统或气压系统中。一般作单向流通、反向截止用。适应于各种非腐蚀性液体和气体介质。

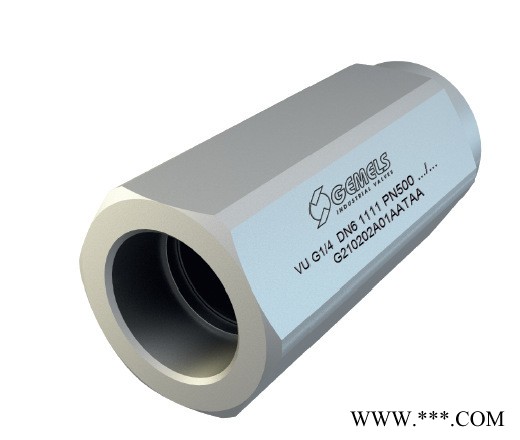

高压单向阀
球座单向阀
型号 | psi | 连接形式 | 长度(") | 六方(") |
15-41AF1 | 15,000 | 1/16 卡套 | 3-1/8 | 1 |
15-41AF2 | 15,000 | 1/8 卡套 | 3-9/16 | 1 |
10-41AF4 | 10,000 | 1/4 卡套 | 3-7/8 | 1 |
10-41AF6 | 10,000 | 3/8 卡套 | 3-7/8 | 1 |
型号 | 接管尺寸 | psi | 接口 | 通径(") | 长度(") | 厚度(") |
20-41LF4 | 1/4" O.D. | 20,000 | LF4 | 1/8" | 3-3/4 | 1 |
20-41LF6 | 3/8" O.D. | 20,000 | LF6 | 7/32" | 3-3/4 | 1 |
20-41LF9 | 9/16"O.D. | 20,000 | LF9 | 23/64" | 4-1/2 | 1-3/8 |
20-41LF12 | 3/4" O.D. | 20,000 | LF12 | 7/16" | 5-1/8 | 1-3/4 |
20-41LF16 | 1" O.D. | 20,000 | LF16 | 9/16" | 6-1/2 | 2-1/2 |
型号 | psi | 连接形式 | 长度(") | 六方(") |
40-41HF9 | 40,000 | 9/16" 高压 | 5-1/8 | 1-1/2 |
60-41HF2 | 60,000 | 1/8" 高压 | 4-3/16 | 1-1/2 |
60-41HF4 | 60,000 | 1/4" 高压 | 4-1/4 | 1-1/2 |
60-41HF5 | 60,000 | 3/8" 高压 | 4-5/8 | 1-1/2 |
60-41HF9 | 60,000 | 9/16" 高压 | 5-1/8 | 1-1/2 |
30-41HF16 | 30,000 | 1" 高压 | 6-1/2 | 2-1/2 |
型号 | psi | 连接形式 | 长度(") | 六方(") |
100-41XF4 | 100,000 | 1/4" 超高压 | 3-9/16 | 1-1/2 |
150-41XF6 | 150,000 | 3/8" 超高压 | 4-1/2 | 1-1/2 |
软座单向阀
型号 | psi | 连接形式 | 长度(") | 六方(") |
15-41AF1-T | 15,000 | 1/16 卡套 | 3-1/2 | 1 |
15-41AF2-T | 15,000 | 1/8 卡套 | 3-1/2 | 1 |
10-41AF4-T | 10,000 | 1/4 卡套 | 3-7/8 | 1 |
10-41AF6-T | 10,000 | 3/8 卡套 | 3-7/8 | 1 |
型号 | 接管尺寸 | psi | 接口 | 通径(") | 长度(") | 厚度(") |
20-41LF4-T | 1/4" O.D. | 20,000 | LF4 | 1/8" | 3-3/4 | 1 |
20-41LF6-T | 3/8" O.D. | 20,000 | LF6 | 7/32" | 3-3/4 | 1 |
20-41LF9-T | 9/16"O.D. | 20,000 | LF9 | 23/64" | 4-1/2 | 1-3/8 |
20-41LF12-T | 3/4" O.D. | 20,000 | LF12 | 7/16" | 5-1/8 | 1-3/4 |
20-41LF16-T | 1" O.D. | 20,000 | LF16 | 9/16" | 6-1/2 | 2-1/2 |
型号 | psi | 连接形式 | 长度(") | 六方(") |
30-41HF2-T | 30,000 | 1/8" 高压 | 3-3/4 | 1 |
30-41HF4-T | 30,000 | 1/4" 高压 | 3-7/8 | 1 |
30-41HF6-T | 30,000 | 3/8" 高压 | 3-7/8 | 1 |
30-41HF9-T | 30,000 | 9/16" 高压 | 4-1/4 | 1-3/8 |
40-41HF9-T | 30,000 | 9/16" 高压 | 5-1/16 | 1-1/2 |
60-41HF4-T | 60,000 | 1/4" 高压 | 4-9/16 | 1-1/2 |
60-41HF6-T | 60,000 | 3/8" 高压 | 4-9/16 | 1-1/2 |
60-41HF9-T | 60,000 | 9/16" 高压 | 5-1/16 | 1-1/2 |
30-41HF16-T | 60,000 | 1" 高压 | 6-1/2 | 2-1/2 RD With Flats |
型号 | psi | 连接形式 | 长度(") | 六方(") |
60-41HF9-E | 60,000 | 9/16" 高压 | 3-1/8 | 1-1/2 |
