| 品牌 : | 奇众 | 型号 : | J91W |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 卡套针型阀 |

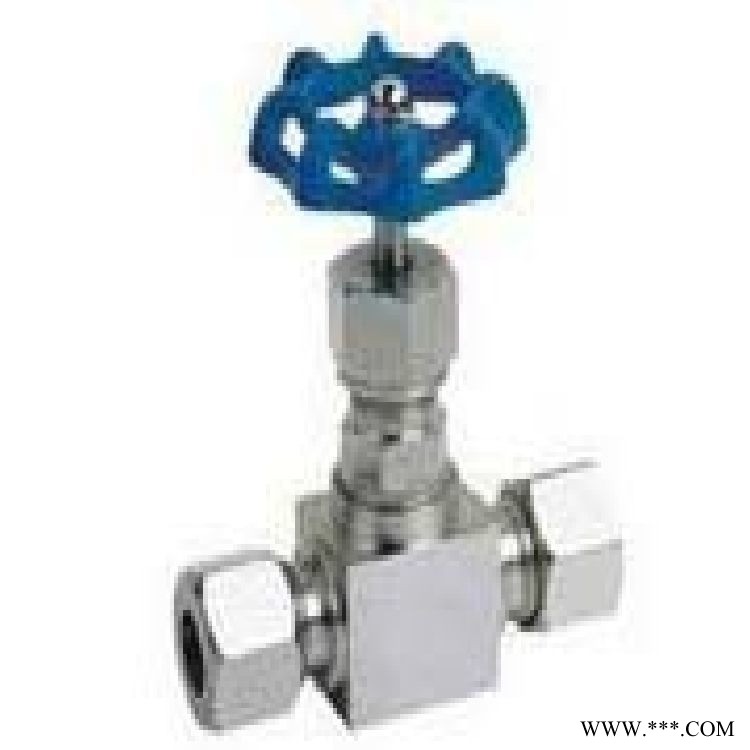

卡套式针型阀产品用途： J91W卡套式针型阀通常安装于拆卸方便、连接紧固仪表测量管路系统中作开启或切断管路作用。卡套式针型阀产品的性能及优点： J91W卡套式针型阀卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。卡套式针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用，是仪表测量管路系统中重要组成部分，其功用是作开启或切断管道通路用。安装时应使介质的流向与阀体上的箭头方向一致。卡套式针型阀技术规范:☆工作压力:≤32MPA;☆使用温度:-29℃～+350℃;☆规格尺寸:￠4～￠25;☆连接形式:卡套式;☆结构特征:锥面密封,活动阀瓣;☆阀体材质:碳钢、不锈钢、铬钼钢等;☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;☆制造标准: GB/T12224-2005、JB/T7747-1995;☆阀门检测及试验标准:GB/T13927-1992;
卡套式针型阀主要零部件材料
零件名称 | 阀体、阀盖、螺栓 | 阀杆、阀瓣、密封圈 | 填料 | 垫片 | 手轮 |
J91W-320-DN5 | 铬镍不锈钢 | 不锈钢 | 聚四氟乙稀、柔性石墨 | 橡胶板 | 优质碳钢 |
卡套式针型阀主要性能规范
型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
壳体(MPa) | 密封 () | 密封 (气) | |||||
J91W-320-DN5 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 化水、酸、蒸汽、油品等 |
C≤425℃ | |||||||
