| 品牌 : | 奇众 | 型号 : | 44W |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 角式针型阀 |

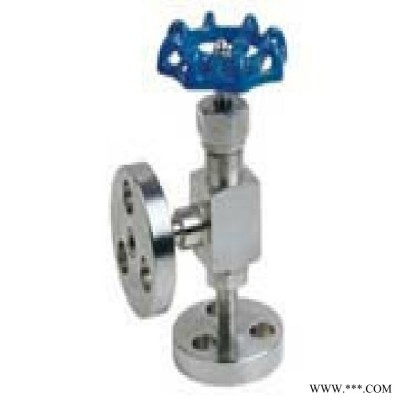

法兰角式针型阀概述
法兰角式针型阀的密封性良好，一般用于较小流量，较高压力的气体或体（如蒸汽、油品）介质的密封。该针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装拆卸方便、连接紧固,是仪表测量管路系统中作开启或切断管路作用。角式针型阀是一种可以调整的阀门，密封性能好，一般适用于较小流量,较高温高压的气体或者体的介质，也适合与压力表配合使用。
法兰角式针型阀技术规范
★☆工作压力:≤6000PSI;
★☆使用温度:-29℃～+200℃;
★☆规格尺寸:￠6～￠25;
★☆连接形式:接管对焊连接、卡套式;
★☆结构特征:直角式、锥面密封,活动阀瓣;
★☆阀体材质:碳钢、不锈钢、铬钼钢等;
★☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;
★☆制造标准: GB/T12224-2005、JB/T7747-1995;
★☆阀门检测及试验标准:GB/T13927-1992;
法兰角式针型阀的设计制造：
☆GB/T 12224-1989，JB/T 7747-1995；
☆连接形式：卡套式；
☆结构特征：锥螺纹密封；
☆阀门检验和试验：GB/T 13927-1992；
法兰角式针型阀主要零件材料：
零件名称 | 阀体 | 阀杆 | 阀底座 | 填料 | 填料阀盖 | 手轮 |
J48H-16 | 碳钢 | 铬不锈钢 | 聚四氟乙稀 柔性石墨 | 碳钢 | 优质碳钢 | |
J48W-25P | 铬镍不锈钢 | 铬不锈钢 | 铬镍不锈钢 | 不锈钢 | ||
法兰角式针型阀主要性能规范：
型号 | 公称压力(Mpa) | 公称直径DN(mm) | 尺寸(mm) | 阀体材料 | 工作温度(℃) | 适用介质 | 重量(kg) | |||
L | d | H | Do | |||||||
J48W-16P | 1.6 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.2 |
J48W-16P | 1.6 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.75 |
J48W-16P | 1.6 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 5.5 |
J48W-25P | 2.5 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.2 |
J48W-25P | 2.5 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 3.75 |
J48W-25P | 2.5 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 5.5 |
J48H-10 | 1.0 | 10 | 118 | 8 | 100 | 80 | 碳钢 | 425 | 水，蒸汽 | 3.2 |
J48H-10 | 1.0 | 15 | 118 | 10 | 130 | 100 | 碳钢 | 425 | 水，蒸汽 | 3.75 |
J48H-10 | 1.0 | 20 | 128 | 14 | 150 | 140 | 碳钢 | 425 | 水，蒸汽 | 5.5 |
