| 品牌 : | 荣威联轴器 | 型号 : | NL1-NL |
| 联轴器类型 : | 弹性联轴器 | 公称转矩 : | 40-3150N.m |
| 轴孔 : | 5-100mm | 是否进口 : | 否 |
| 标准编号 : | DB3202 | 外形尺寸 : | 40-220mm |
| 许用转速 : | 1800-6000rpm | 孔径 : | 80mm |
| 重量 : | 37.5Kg | 允许扭矩 : | 2850N.m |
| 长度 : | 285mm | 外径 : | 175mm |

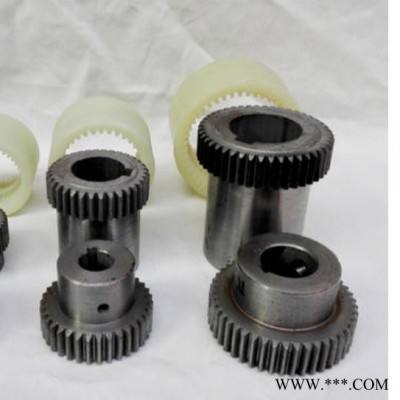

该内齿型联轴器用于轴间的旋转传动，允许有全套的轴，径向位移，我厂生产的内齿型弹性联轴器具有设计精密、结构简单，拆装容易，操作方便，维护简便，寿命长，噪音低，成本低，个传动功率损失小等诸多优点。
弹性齿式联轴器轴孔型式有圆柱型（Ｙ）和短圆柱型（Ｊ）．联轴器键槽按国家标准ＧＢ３８５２－８３(联轴器轴孔和键槽型式尺寸)的规定加工。该内齿型联轴器工作温度-20°—70°C。联轴器材料采用铸铁HT20—40精密铸造和增强注塑尼龙（尼龙66）等，经特殊工业处理。 本厂生产的十个系列内齿形弹性联轴器广泛用于锻压、建筑、矿山、塑料、食品、工程、石油、化工、机床、船舶、皮革、纺织、风机、水泵等行业机械的传动。
该内齿型弹性联轴器使用效果明显优于其他结构的联轴器。
NL内齿型弹性联轴器技术参数
| 联轴器型号 | 公称 扭矩 n.m | 许用转速 r/min | 内齿型弹性联轴器主要尺寸 | 该弹性联轴器 尺寸偏差 | ||||||||
| 联轴器轴孔直径 d 1 d 2 | 联轴器 轴孔长度 L1L2 | L | D | D1 D2 | E | H | 轴向 mm | 径向 mm | 角度 | |||
| NL1 | 40 | 6000 | 5—12 | 14—32 | NL内齿型弹性联轴器按用户需求 | 40 | 26 | 4 | 34 | 2 | ±0.3 | 1° |
| NL2 | 100 | 6000 | 12—22 | 20—45 | 52 | 36 | 4 | 40 | 2 | ±0.4 | 1° | |
| NL3 | 160 | 6000 | 20—28 | 20—60 | 66 | 44 | 4 | 46 | 2 | ±0.4 | 1° | |
| NL4 | 250 | 6000 | 28—38 | 25—80 | 83 | 58 | 4 | 48 | 2 | ±0.4 | 1° | |
| NL5 | 315 | 5000 | 32—42 | 30—110 | 93 | 68 | 4 | 50 | 3 | ±0.4 | 2° | |
| NL6 | 400 | 5000 | 40—48 | 40—110 | 100 | 68 | 4 | 52 | 3 | ±0.4 | 2° | |
| NL7 | 630 | 3600 | 45—55 | 45—110 | 115 | 80 | 4 | 60 | 3 | ±0.6 | 2° | |
| NL8 | 1250 | 3600 | 48—65 | 50—140 | 140 | 96 | 4 | 72 | 3 | ±0.6 | 2° | |
| NL9 | 2000 | 2000 | 60—80 | 60—170 | 175 | 124 | 6 | 83 | 4 | ±0.7 | 2° | |
| NL10 | 3150 | 1800 | 70—100 | 70—210 | 220 | 157 | 8 | 110 | 4 | ±0.7 | 2° | |
