| 品牌 : | 温州弘凌 | 型号 : | J641H-16C-DN300 |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN300 | 适用介质 : | 蒸汽 |
| 压力环境 : | 常压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 类型(通道位置) : | 二通式 |

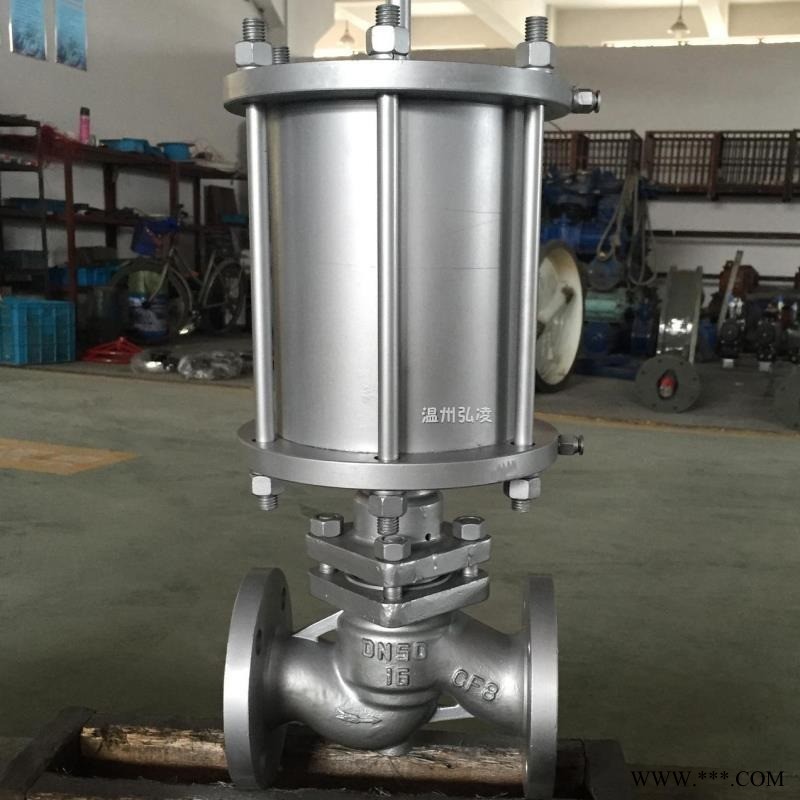

J641H气动截止阀 两位三通电磁阀，碳钢截止阀
气动截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。
气动法兰截止阀是工业自动化控制系统中的重要执行机构，可远距离集中控制能满足计算机程控的需要；如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用，也是国防建设、科技建设的S选产品。
技术参数
| 公称通径 | DN50800mm |
|---|---|
| 连接方式 | 法兰 |
| 气缸形式 | 双作用、单作用（弹簧复位） |
| 控制方式 | 开关型、调节型 |
| 公称压力 | 16、25、40bar（如需更高压力订货时请注明） |
| 气源压力 | 双作用:48bar |
| 介质温度 | W3:-30425 W4:-40425 |
| 环境温度 | 标准型:-2080 |
| 阀体材质 | 碳钢（C）、不锈钢（P4、P6） |
| 密封材质 | 金属硬密封（H）、硬质合金（Y） |
J641H气动截止阀 两位三通电磁阀，碳钢截止阀主要零件材质表
| 序号 | 零件名称 | 材质 | ||
|---|---|---|---|---|
| C | P4 | P6 | ||
| 1 | 阀体 | WCB | ZG1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | 垫片 | 柔性石墨+不锈钢 | PTFE | PTFE |
| 3 | 螺栓 | 35 | 304 | 304 |
| 4 | 螺瓣 | WCB+堆焊304或stelite、PTFE | ZG1Cr18Ni9Ti PTFE | ZG1Cr18Ni12Mo2Ti PTFE |
| 5 | 对开环 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 阀瓣盖 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 7 | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | 螺帽 | 35 | 304 | 304 |
| 9 | 吊环螺栓 | 35 | 304 | 304 |
| 10 | 阀盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 11 | 螺栓 | 35 | 304 | 304 |
| 12 | 垫片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 13 | 填料 | 柔性石墨 | PTFE | PTFE |
| 14 | 填料压板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 15 | 螺帽 | 35 | 304 | 304 |
