高迩达釜底阀柱塞式放料阀ZF45F-16P

釜底阀,柱塞式放料阀,ZF45F-16P

一、概述
　　柱塞式双环放料阀称为立柱式柱塞放料阀用于对反应器、各种容器以及管线实现放料和无死区关断操作。对于需要阀门全排量工作的系统，柱塞式放料阀比上、下展式放料阀更适用。由于柱塞在阀腔内移动的过程也是清洁阀腔的过程;因此，柱塞式双环放料阀可应用于浆体工艺介质。设计多样化，可与各种容器的出口对接。可用于管线取样和放料。低温采用配备聚四氟乙烯径向密封，高温采用金属密封。高温密封对工序加工难度要求有特别高的要求及精准的准确度要准。各种操作方式可供选择，例如手动、气动(弹簧复位式、双作用式、带手轮和不带手轮)、电动、液动等。
　　只要柱塞完全离开流道，柱塞阀就可提供全排量状态工作。柱塞式双环放料阀是反应釜构造中的一个部件，它起到控制化学液体在反应釜中进
行密闭加压反就在以及在反应结束后正确打开放料口排放料液的作用，且不影响反应釜 液完全混合和完全反应，柱塞式双环放料阀构造和性能
的优劣，不只影响到反应釜的操作性能，还直接影响到化学反应的效率和化工产品质量等。随着有机化工和精细化工的高速发展，对反应釜柱塞式
双环放料阀提出了更高要求。
柱塞式双环放料阀操作方便，开启自由，运动灵活可靠，阀瓣装配维修简单，密封结构合理，密封圈更换方便， 适宜控制容易沉积或含有颗
粒的液体一。广泛适用在化工、石油、冶金、制药、农药、染料、食品加工等行业的反应器上，用于控制料液和料位。

二、结构特点及工作原理

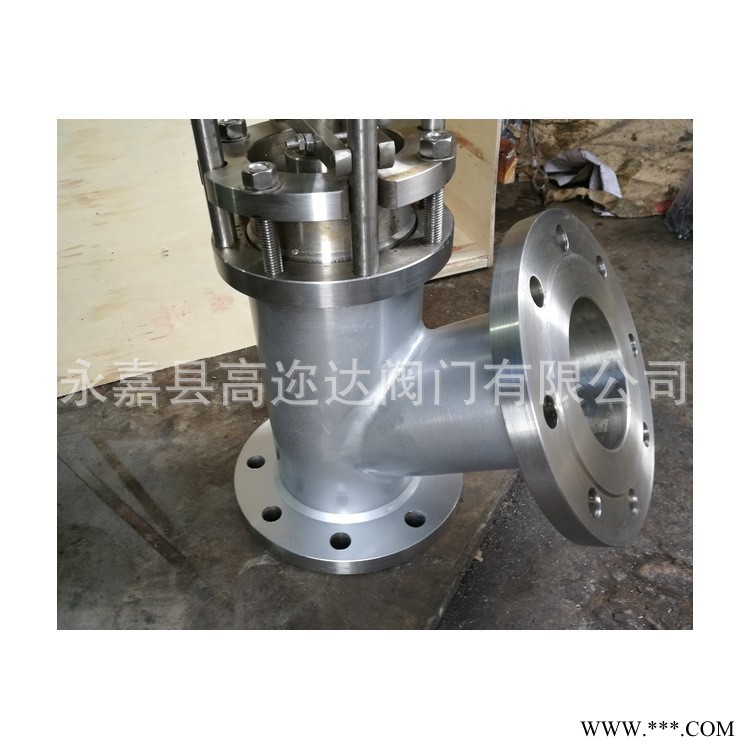

　　柱塞式双环放料阀主要由阀体、筒套、柱塞、立柱、密封圈、阀杆、阀杆螺母、拉杆、上盖等零件组成。本阀门的阀体为不锈钢铸造或焊接而成，进出口成Y形45度、60度、50度。阀体和上盖的连接靠双头拉杆、上盖压紧螺母。柱塞式双环放料阀的密封副由上下两个软密封圈、筒套和柱塞组成，当柱塞塞入密封圈内孔时，通过由填料压盖螺母施加在压盖上的载荷把柱塞周围的密封圈压紧，从而保证了密封，当阀门开启抽出柱塞时，密封圈的材料在弹性的作用下恢复原始状态。柱塞经密封磨削及抛光处理后，柱塞上部阀杆铜螺母与阀杆配合。密封圈采用新型无毒非金属材料，具有耐磨及自润滑的功能，密封性能好，使用寿命长。斜式倒装于反应釜便有利罐内介质自身重力及负压、地球引力作用下，介质顺阀体内腔自然流出阀外到管网处，其少部分正压与微小的摩擦阻力。没有影响排量及流速使用要求，与大气隔离状态实现罐液排放要求。满足使用方各样角度及排放量，其他特殊结构的要求。
　　
(一)、工作原理
　　当旋转的轮时，阀杆与阀杆螺母螺纹相合，便带动柱塞在上、下两个密封圈中往复运动，完成阀的开启和关闭。柱塞与密封圈、密封圈与阀体
之间均采用适量的过盈配合，通过调节填料压盖上螺栓的压紧力，使密封圈被压缩，高迩达阀门对其内圈紧紧“抱住”柱塞外配合表面要求，外圈紧贴阀体内配合表面，这样在密封圈上所产生的径向分力大于流体压力，从而保证了密封性。
　　柱塞式双环放料阀是类似塞阀结构的斜出口形式。它的阀瓣是一柱塞，阀门开启时，柱塞形的阀瓣向下运动进入阀体和密封圈形成的空间，露出通
道孔，不但使流道通畅，而且介质不易黏结在阀体内侧或柱塞(阀瓣)表面。即使阀体内存有残余黏液，黏结阀体内侧上，在开启过程中，柱塞会将
其刮除，从而保证阀门开关自如，防堵性能良好。
三、由于柱塞式双环放料阀结构特殊，尺寸法兰是标准要求，但长度及大部分尺寸是安厂家要求生产。此阀为非标阀门之一，是独特的结构尺寸为一体。只能订做或样品生产与普通阀完全不一样，其性能好要求高于普通阀门。
