| 加工定制 : | 是 | 品牌 : | 汗越阀门 |
| 型号 : | F41F46-16C | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 适用介质 : | 弱酸碱介质 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 执行器 |
| 形态 : | 柱塞式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 二通式 |
一、衬氟放料阀产品概述

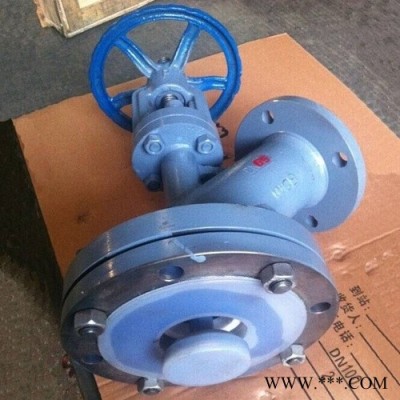

衬氟放料阀主要由阀体、阀瓣、密封圈、阀杆、支架、阀压盖、手轮、法兰、螺母、定位螺钉等零部件组成，其阀内腔及阀瓣表面均包裹着一层耐腐蚀、耐老化的聚全氟乙**或聚四氟乙烯，该种材料具有可靠的耐腐蚀性和密封性，本产品密封方式为软密封结构，密封结构合理，可以做到零泄漏的标准，适用于各种工业生产中液体放料，特别在稀酸、浓酸等介质中均能很好地工作。
衬氟放料阀利用氟塑料材料非常好的耐腐蚀性能以及较强的耐温性，成功解决了反应釜应对各种性质的物料情况，其依靠法兰连接，有手动、气动、电动三种传动方式，适用油品、酸类、腐蚀性介质等。
二、衬氟放料阀主要零部件材料表
序号 | 零件名称 | 材料名称 | ||||
1 | 阀 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 填料压盖 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 支 架 | WCB | CF8 | CF3 | CF8M | CF3M |
4 | 阀 座 | 2Cr13 | 304 | 304L | 316 | 316L |
5 | 丝 杆 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 阀 瓣 | 2Cr13 | 304 | 304L | 316 | 316L |
7 | 垫 片 | 石墨+304 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE |
8 | 螺 栓 | 35CrMoA | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 |
9 | 螺 母 | 45 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
10 | 内衬材料 | F46、F4 | ||||
三、衬氟放料阀主要技术规范表
设计标准 | HG 5-6-81《手动上展式铸钢放料阀》、HG 5-7-81《手动下展式铸钢放料阀》 |
法兰标准 | JB/T 79、GB/T 9112、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 |
检验与试验标准 | JB/T 9092-1999 |
适用介质 | 晶颗粒、粉体、酸碱类等 |
适用温度 | ≤150℃ |
四、衬氟放料阀主要外型尺寸表
公称压力 PN(MPa) | 公称通径 DN(mm) | 上展式衬氟放料阀尺寸(mm) | 下展式衬氟放料阀尺寸(mm) | ||||||||||
D1 | D2 | D3 | D4 | D5 | D6 | D1 | D2 | D3 | D4 | D5 | D6 | ||
1.6 | 25 | 115 | 80 | 115 | 85 | - | - | 115 | 85 | 135 | 100 | 70 | 40 |
32 | 135 | 100 | 135 | 100 | - | - | 135 | 100 | 145 | 110 | 75 | 55 | |
40 | 145 | 110 | 145 | 110 | 80 | 60 | 145 | 110 | 160 | 125 | 85 | 65 | |
50 | 165 | 125 | 160 | 125 | 85 | 70 | 165 | 125 | 180 | 145 | 100 | 70 | |
65 | 180 | 145 | 180 | 145 | 130 | 85 | 180 | 145 | 195 | 160 | 135 | 90 | |
80 | 195 | 160 | 195 | 160 | 135 | 95 | 195 | 160 | 215 | 180 | 155 | 130 | |
100 | 215 | 180 | 215 | 180 | 160 | 130 | 215 | 180 | 245 | 210 | 180 | 135 | |
125 | 245 | 210 | 245 | 210 | 160 | 140 | 245 | 210 | 280 | 245 | 195 | 145 | |
150 | 280 | 240 | 280 | 240 | 185 | 165 | 280 | 240 | 335 | 295 | 210 | 185 | |
200 | 335 | 295 | 335 | 295 | / | / | 335 | 295 | 405 | 355 | / | / | |
五、衬氟放料阀主要结构图
尊敬的用户！如果你需订购我厂衬氟放料阀产品，咨询时烦请说明类型，公称通径，公称压力，阀体和阀内组件材料，使用温度，结构形式，本产品有上展式、下展式和柱塞式三种，传动方式可选用手动、气动、电动等，更多相关产品介绍请浏览：
