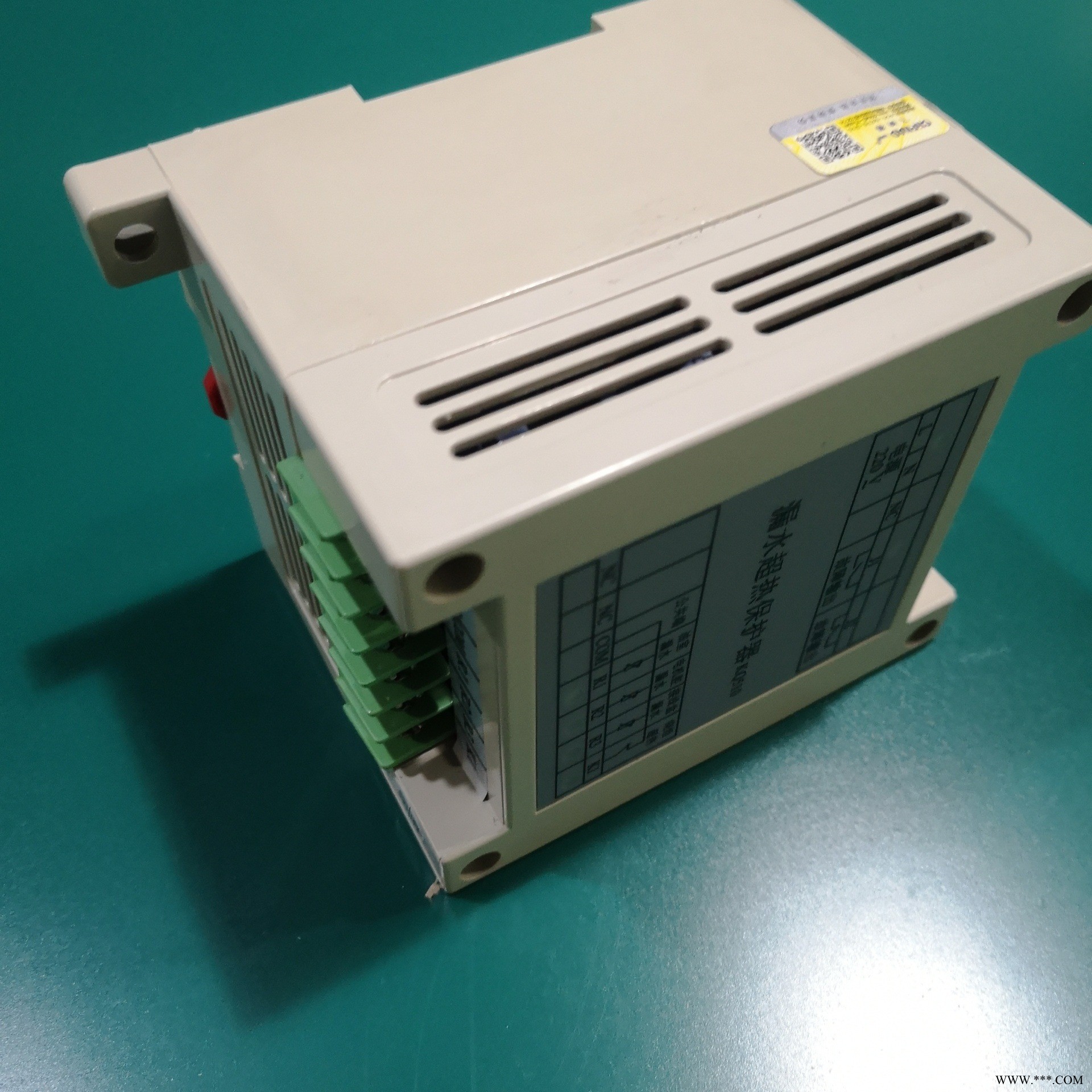

飞纳得KL-QW2潜水泵保护器电机超温保护器 潜水泵电机保护器

1.1性能特点

KL-QW2系列潜水泵保护器(以下简称保护器)，适用于“潜水泵保护器”，“潜水推进器”的保护与控制。可适用于南京贝特、上海川源、蓝深集团、扬子江泵业、南京布鲁克林或其它类同类的所有潜水泵保护器。

1.2原理

 根据QW2型保护器长年工作在水下的结构与特性在对QW2型保护器的保护装置中必要加入油室泄漏保护与电机超温保护：

油室泄漏保护：在潜水泵保护器油室内置入水份检测电极，在油室中如果出现有水份超 电极出现信号跳变，QW2潜水泵保护器能检测到此信号的变化，而停止QW2潜水泵保护器运行并以故障指示。

电机超温保护：在潜水泵保护器三相电机绕组每相上安装135℃的PTC热敏电阻，在任一相绕组出现温度上升到135℃±5时，电阻值出现跳变，QW2潜水泵保护器能检测到此信号的变化，而停止QW2潜水泵保护器运行并以故障指示。

 电机过载保护：在潜水泵保护器三相电机运行回路上每相线上串入相对应用电流的热继电器，一旦电流过大，热继电器会状态跳变，QW2潜水泵保护器能检测到此信号的变化，而停止QW2潜水泵保护器运行并以故障指示。

低水位保护：在潜水泵保护器工作的水池中，使用液位检测器检测水位，但水位低于潜水泵保护器工作的水位时，液位检测器会状态跳变，QW2潜水泵保护器能检测到此信号的变化，而停止QW2潜水泵保护器运行并以低水位指示。

 1.3主要性能

 传感器供电：

传感器DC12V供电。

供电电源变压器隔离。

信号输入：

超温信号：电机超温保护。

泄漏信号：油室泄漏保护。

输入回差控制：±2%。

信号输入：DC12V开关量信号输入或电阻、电流信号输入。

信号响应速度：10mS。

信号输出：

继电器输出触点容量：5A/250VAC或5A/30VDC。

超温故障输出：继电器常开，常闭输出；一组切换。

泄漏故障输出：继电器常开，常闭输出；一组切换。

KL—QW2保护控制器

输入电压： AC220V±5% ，50Hz，额定功耗小于5W。

环境温度： -20℃～75℃。

环境湿度： 90%以下（无水珠凝结）。

外形尺寸： 48 x 48 x110，重量：0.3Kg。

安装方式1： DIN35导轨安装。

安装方式2： 48*48仪表安装。
