| 类型 : | 龙门钻床 | 品牌 : | 天旭数控 SUNRISECNC |
| 型号 : | TPM6565-2 | 控制形式 : | 数控 |
| 产品类型 : | 全新 | 是否库存 : | 否 |
| 售后服务 : | 整机质保1年 | 主电机功率 : | 2×37 |
| 外形尺寸 : | 约11000×11300×3800 | 轴数量 : | 多轴 |
| 钻孔直径范围 : | φ100 | 主轴转速范围 : | 30~3000 |
| 主轴孔锥度 : | BT50 | 适用行业 : | 钢结构建筑 |
| 布局形式 : | 卧式 | 适用范围 : | 专用 |
| 作用对象材质 : | 金属 | 钻孔深度 : | ≤250 |
| 排屑器型式 : | 平板链式 | 排屑器数量 : | 2 |
| 润滑压力 : | 2MPa |
产品行业：
主要用于管板类零件的钻孔，可使用硬质合金钻头进行内冷高速钻孔，也可以用高速麻花钻头外冷钻孔，具有轻铣功能。
产品特点：
1.伺服滑台式钻削动力头，具有钻孔、扩孔、倒角、铣槽功能。

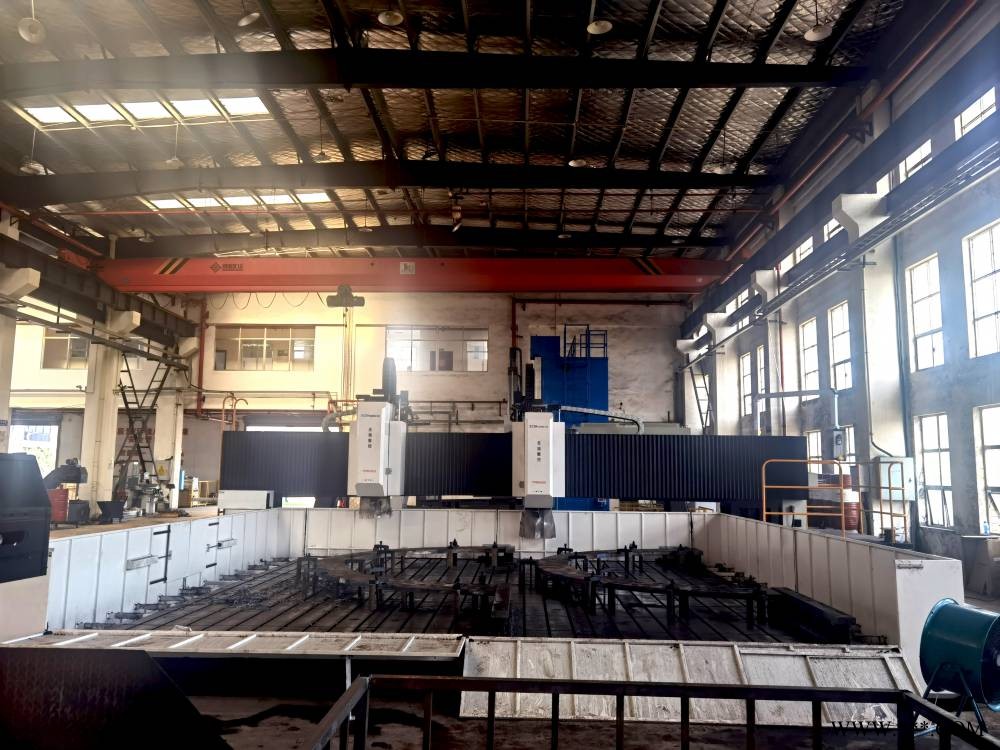

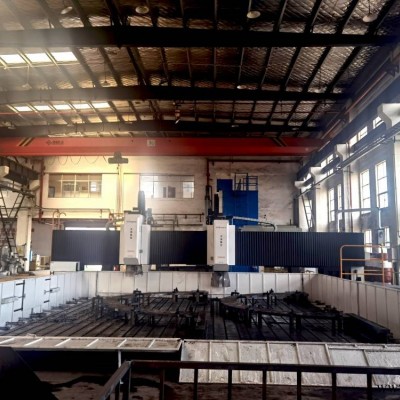

2.机床主要由床身及纵向滑台、龙门及横向滑台、垂直滑枕式钻削动力箱、工作台、排屑器、液压系统、冷却系统、集中润滑系统、电气系统、气动系统等部分组成。
3.床身上面装有高精度直线导轨副导向，移动灵活。驱动采用 AC 交流伺服电机带动同步带和精密螺距滚珠丝杠副双侧同步驱动。
4.龙门横梁上装有移动滑板，滑板靠安装在龙门横梁前面的高精度高精度直线导轨副导向，驱动采用 AC 交流伺服电机带动同步带和精密滚珠丝杠副驱动，确保工作的高精度。
5.滑枕垂直升降采用滚柱型直线导轨副导向，驱动采用 AC 交流伺服电机带动同步带和精密滚珠丝杠副驱动，确保工作的高精度。钻削头采用大功率主轴专用电机通过同步带进行驱动主轴，无级调速，低速扭矩大，可承受重切削负荷，能适合硬质合金刀具高速加工。钻削主轴采用台湾精密主轴（内冷），主轴锥孔 BT50，具有蝶形弹簧自动拉刀机构，可通过接杆装钻头或铣刀，液压缸松刀，更换刀具十分方便。
6.床身、龙门、工作台均采用优质钢板焊接而成，加工前经高温退火去除应力，然后再精加工，保证机床精度稳定。
7.整体式工作台上平面布置有若干横向及纵向 T 型槽，用以装夹夹具及管板工件。
8.机床采用数控系统采用西班牙 FAGOR 系统或者德国西门子系统，配有 USB 接口和 LCD 液晶显示屏，钻孔坐标可实现 CAD/CAM 直接转换，并具备钻孔前孔位预演和复检功能，操作方便。
9.配有平板链式自动排屑器和集屑车，冷却系统，可供刀具内冷却或外冷却使用。
技术参数：
型 号 Model | TPM6565-2 | |
加工工件尺寸 | 钻孔中心距 长×宽（mm） | 6500×6500 |
加工板厚（mm） | 250 | |
工作台 | T型槽宽度（mm） | 28 |
钻削动力头 | 数量 | 2 |
结构形式 | 环抱式重型四线轨 | |
主轴锥孔 | BT50 | |
钻孔直径（mm） | φ100(U钻，普通碳钢) | |
钻孔深度 | ≤250 | |
主轴转速（变频无级）（r/min） | 30-3000 （转速时可长时间运转） | |
主轴电机功率（kW） | 2×37 | |
主轴输出扭矩（Nm） （n≤750r/min） | 约470 | |
主轴下端面到工作台面距离（mm） | 300-800 | |
龙门纵向移动 （X轴） | 行程（mm） | 6500 |
X轴移动速度（m/min） | 0-8 | |
X轴伺服电机功率（kW） | 2×4.3（西门子） | |
动力头横向移动 （Y轴） | 单主轴行程（mm） 双头中的1个 | 6500 |
Y轴移动速度（m/min） | 0-8 | |
Y轴伺服电机功率（kW） | 2×3.1（西门子） | |
垂直滑枕进给运动 （Z轴） | Z轴行程（mm） | 500 |
Z轴进给速度（m/min） | 0-5 | |
Z轴伺服电机功率（kW） | 2×5.2（西门子） | |
定位精度 | X、Y轴（mm） | ≤0.1/（全长） |
重复定位精度 | X、Y轴（mm） | ≤0.05 |
液压系统 | 液压泵压力（MPa）/流量（L/min） | 7/25 |
液压泵电机功率（kW） | 3 | |
冷却方式 | 油冷 | |
气动系统 | 压缩空气供气压力（MPa） | ≥0.5 |
排屑和冷却 | 内冷水泵电机功率（kW） | 2×7.5 |
外冷水泵电机功率（kW） | 1.1 | |
排屑器型式 | 平板链式 | |
排屑器数量 | 2 | |
排屑速度（m/min） | 1 | |
排屑器电机功率（kW） | 2×0.75 | |
自动润滑系统 | 润滑压力（MPa） | 2 |
润滑点注油量（mL） | 0.1 | |
润滑周期（min） | 6-10 | |
电气系统 | 数控轴数 | 6 |
数控系统 | 西门子828D | |
电机总功率（kW） | 约120 | |
机床外形尺寸 | 长×宽×高（m） | 约11×11.3×3.8 |
工作环境 | 工作电源 | 三相四线制 380±10%V 50±1HZ |
控制电源 | 220±10%V 50±1HZ | |
操作电源 | 24V DC | |
环境温度 | -8°C -40°C | |
环境相对湿度 | ≤ 75% | |
