| 类型 : | 龙门钻床 | 品牌 : | 天旭数控 SUNRISECNC |
| 型号 : | TPM6045 | 控制形式 : | 数控 |
| 产品类型 : | 全新 | 是否库存 : | 是 |
| 售后服务 : | 整机质保1年 | 主电机功率 : | 2*22 |
| 外形尺寸 : | 11000*10900*3800 | 轴数量 : | 多轴 |
| 钻孔直径范围 : | φ60 | 主轴转速范围 : | 30~3000 |
| 主轴孔锥度 : | BT50 | 适用行业 : | 钢结构建筑 |
| 布局形式 : | 卧式 | 适用范围 : | 专用 |
| 作用对象材质 : | 金属 |
产品行业：
主要用于管板类零件的钻孔，可使用硬质合金钻头进行内冷高速钻孔，也可以用高速麻花钻头外冷钻孔，具有轻铣功能。
产品特点：
n 伺服滑台式钻削动力头，具有钻孔、扩孔、倒角、铣槽功能。

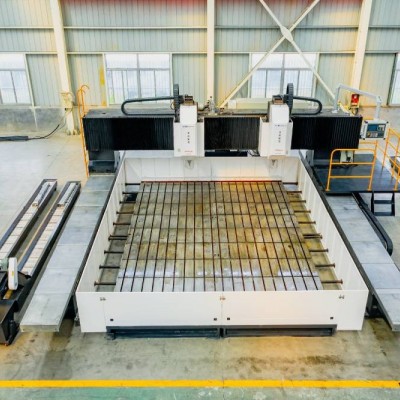

n 机床主要由床身及纵向滑台、龙门及横向滑台、垂直滑枕式钻削动力箱、工作台、排屑器、液压系统、冷却系统、集中润滑系统、电气系统、气动系统等部分组成。
n 床身上面装有高精度直线导轨副导向，移动灵活。驱动采用AC交流伺服电机带动同步带和精密螺距滚珠丝杠副双侧同步驱动。
n 龙门横梁上装有移动滑板，滑板靠安装在龙门横梁前面的高精度高精度直线导轨副导向，驱动采用AC交流伺服电机带动同步带和精密滚珠丝杠副驱动，确保工作的高精度。
n 滑枕垂直升降采用滚柱型直线导轨副导向，驱动采用AC交流伺服电机带动同步带和精密滚珠丝杠副驱动，确保工作的高精度。钻削头采用大功率主轴专用电机通过同步带进行驱动主轴，无级调速，低速扭矩大，可承受重切削负荷，能适合硬质合金刀具高速加工。钻削主轴采用台湾精密主轴（内冷），主轴锥孔BT50，具有蝶形弹簧自动拉刀机构，可通过接杆装钻头或铣刀，液压缸松刀，更换刀具十分方便。
n 床身、龙门、工作台均采用优质钢板焊接而成，加工前经高温退火去除应力，然后再精加工，保证机床精度稳定。
n 整体式工作台上平面布置有若干横向及纵向T型槽，用以装夹夹具及管板工件。
n 机床采用数控系统采用西班牙FAGOR系统或者德国西门子系统，配有USB接口和LCD液晶显示屏，钻孔坐标可实现CAD/CAM直接转换，并具备钻孔前孔位预演和复检功能，操作方便。
n 配有平板链式自动排屑器和集屑车，冷却系统，可供刀具内冷却或外冷却使用。
技术参数
型号 | TPM3030/2 | TPM4040/2 | TPM5050/2 | TPM6040/2 | |||||||
加工工件尺(mm) | 钻孔中心距长×宽(mm) | 3000x3000 | 4000×4000 | 5000×5000 | 6000×4000 | ||||||
加工板厚(mm) | 250 | ||||||||||
钻削动力头
| 数量 | 1 个或2个或多个（根据客户要求） | |||||||||
主轴锥孔 | BT50 | ||||||||||
钻孔直径(mm) | Φ50 | ||||||||||
主轴转速 (r/min) | 30~3000 | ||||||||||
主轴电机功率(kW) | 22 | ||||||||||
龙门纵向移动 (X 轴)
| 行程(mm) | 3000 | 4000 | 5000 | 6000 | ||||||
X轴移动速度(m/min) | 0~8 | ||||||||||
X轴伺服电机功率(kW) | 3 | ||||||||||
动力头横向移动 (Y 轴axis) | 行程(mm) | 3000 | 4000 | 5000 | 4000 | ||||||
Y轴移动速度(m/min) | 0~8 | ||||||||||
Y轴伺服电机功率(kW) | 3 | ||||||||||
垂直滑枕进给运动 (Z 轴axis) | Z轴行程(mm) | 500 | |||||||||
Z轴进给速度(m/min) | 0-4 | ||||||||||
Z轴伺服电机功率(kW) | 3 | ||||||||||
定位精度 | X、Y轴(mm) | ≤0.1/ (全长) | |||||||||
重复定位精度 | X、Y轴axis (mm) | ≤0.05 | |||||||||
注：型号规格可根据用户要求制造 | |||||||||||
