| 类型 : | 数控三维钻床 | 品牌 : | 天旭数控 SUNRISECNC |
| 型号 : | TBHD500 | 控制形式 : | 数控 |
| 产品类型 : | 全新 | 是否库存 : | 否 |
| 售后服务 : | 标准 | 主电机功率 : | 5.5 |
| 外形尺寸 : | 约6000×1600×3400 | 轴数量 : | 三轴 |
| 钻孔直径范围 : | 40 | 主轴转速范围 : | 200~3000 |
| 主轴孔锥度 : | BT40 | 适用行业 : | 钢结构建筑 |
| 布局形式 : | 卧式 | 适用范围 : | 通用 |
| 作用对象材质 : | 金属 | 主轴转速（无级调速） : | 200~3000r/min |
| 刀库数量 : | 3 | 工作环境温度 : | 0-40°C |
机床用途：

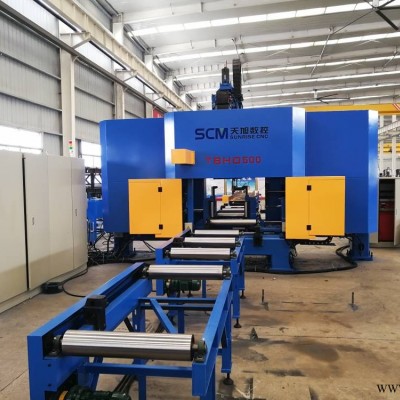

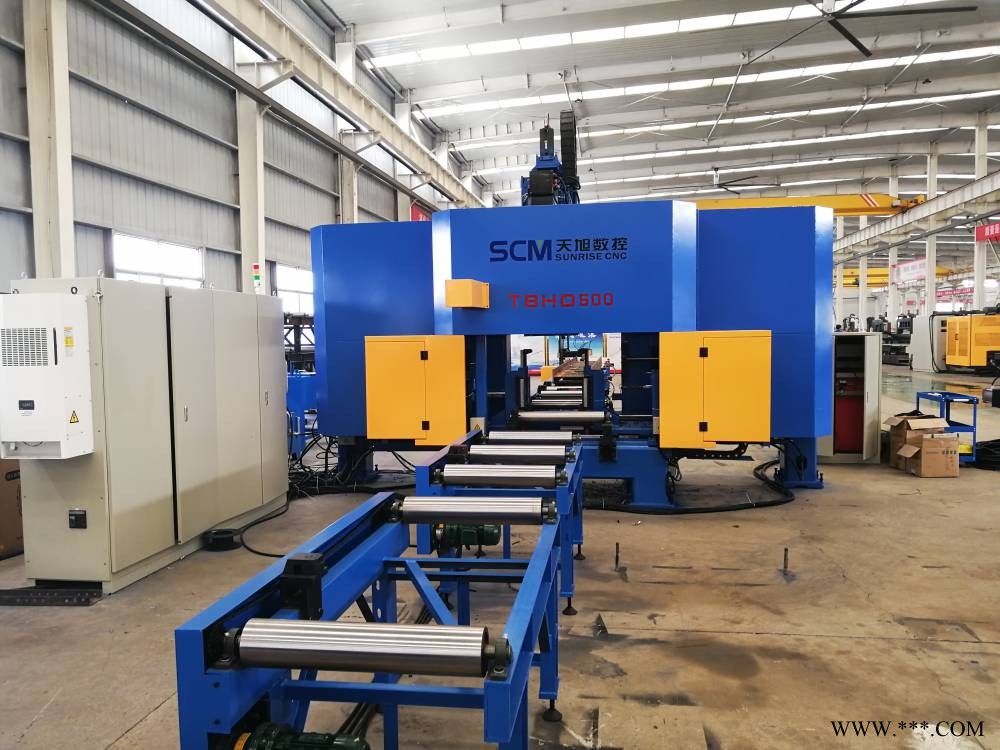

本机床主要是用于H型钢、槽钢等工件的钻孔加工，三个钻削主轴箱的定位、进给全部由伺服电机驱动，PLC系统控制，数控小车送料， 、高精度，可广泛应用于建筑、桥梁塔桅和网架等行业。
生产线工序简介：
工件毛坯堆放在横向输送料道上，自动输送到三维钻床的进料端纵向料道上，侧推料装置将工件快速推到料道的定位滚轮上定位，数控小车自动夹紧工件将工件送到三维钻床的工作位置，三维钻床自动扫描工件料头确定钻孔位置，进行钻孔加工。加工完成后通过动力辊道将工件自动送出机床，横向输送料道将工件输送到横向料道存放区。
横向输送料道将存放在横向输送料道上的工件输送到锯床的进料端料道上，侧推料装置将工件快速推到料道的定位滚轮上定位。动力辊将工件送到锯床工作位置进行锯切，锯切完成后将工件送出锯床。
这样经过本生产线，工件从毛坯到成品，完成钻孔、锯切的所有加工。
机床主要技术参数：
型号 | TBHD500-3 | ||
工件参数 | H型钢 | 腹板高度H（mm） | 100～500 |
翼缘宽度B（mm） | 75～400 | ||
U型钢 | 腹板高度H（mm） | 100～500 | |
翼缘宽度B（mm） | 75～200 | ||
工件厚度（mm） | 30 | ||
钻削动力箱 | 数量 | 3 | |
钻孔直径（mm） | 上单元 | Φ40 | |
左右钻孔单元 | Φ30 | ||
主轴钻孔 | BT40 | ||
主轴电机功率 | 上单元 | 15KW | |
左右钻孔单元 | 2*11KW | ||
主轴转速（无级调速） | 200~3000r/min | ||
中心线移动范围（mm） | 中间滑台 水平方向 | 45～450 | |
固定侧/移动侧 竖直方向 | 30～370 | ||
刀库（可选择） | 数量 | 3 | |
刀库装夹刀具数量 | 3×4 | ||
数控轴 | 固定侧、移动侧、中间侧进给轴伺服电机功率 | 3*2KW | |
固定侧、移动侧、中间侧移动定位轴伺服电机功率 | 3*2KW | ||
三个定位数控轴移动速度 | 0~10m/min | ||
三个进给数控轴移动速度 | 0~5m/min | ||
宽度检测行程 | 350mm | ||
腹板检测行程 | 240mm | ||
送料小车 | 送料小车伺服电机功率 | 5KW | |
送料速度 | 20m/min | ||
送料重量 | 2.5t | ||
喷雾冷却系统 | 喷嘴数量 | 3 | |
压缩空气压力（Mpa） | 0.5 | ||
冷却方式 | 内冷+外冷 | ||
主机外形尺寸（长×宽×高）（mm） | 约6000×1600×3400 | ||
工作环境 | 工作电源三相四线制 | 380±10%V 50±1HZ | |
环境温度 | 0-40°C | ||
环境湿度 | ≤75% | ||
