| 类型 : | 龙门钻床 | 品牌 : | 天旭数控 SUNRISECNC |
| 型号 : | TPHM3016 | 控制形式 : | 数控 |
| 产品类型 : | 全新 | 是否库存 : | 是 |
| 售后服务 : | 整机质保1年 | 货号 : | 11111111 |
| 主电机功率 : | 22 | 外形尺寸 : | 6800*5100*3600 |
| 轴数量 : | 三轴 | 钻孔直径范围 : | 50 |
| 主轴转速范围 : | 30-3000 | 主轴孔锥度 : | BT50 |
| 适用行业 : | 钢结构建筑 | 布局形式 : | 立式 |
| 适用范围 : | 专用 | 作用对象材质 : | 金属 |
| 是否跨境货源 : | 是 | 主要下游平台 : | 独立站 |
| 主要销售地区 : | 欧洲、北美、南美、东南亚、东北亚、中东、非洲、其他 | 有可授权的自有品牌 : | 是 |
产品行业：
主要用于石化风冷器中方箱零件的钻孔、攻丝以及轻铣。可使用硬质合金钻头进行内冷高速钻孔，也可以用高速麻花钻头外冷钻孔。
产品特点：
l 床身及纵向滑台：床身侧面装有高精度直线导轨副导向，移动灵活。驱动采用德国西门子AC交流伺服电机带动同步带和精密滚珠丝杠副驱动。
l 龙门及横向滑台：龙门横梁上装有1个移动滑板，滑板靠安装在龙门横梁前面的高精度高精度直线导轨副导向，驱动采用德国西门子AC交流伺服电机带动同步带和精密滚珠丝杠副驱动，确保工作的高精度。
l 垂直滑枕式钻削动力箱：滑枕垂直升降采用滚柱型直线导轨副导向，驱动采用德国西门子AC交流伺服电机带动同步带和精密滚珠丝杠副驱动，确保工作的高精度。钻削主轴采用台湾精密主轴（内冷），主轴锥孔BT50，具有蝶形弹簧自动拉刀机构，可通过接杆装钻头或铣刀，液压缸松刀，更换刀具十分方便。
l 钻削动力头配有微脉冲位置传感器，可以有效地检测工件表面的高度，以准确的加工密封槽。
l 床身、龙门、工作台均采用优质钢板焊接，床身由左、右二段主床身以及过桥段连接而成，加工前经高温退火去除应力，然后再精加工，保证机床精度稳定。
l 工作台面上安装有支承板，上面开T形槽，槽宽28㎜，便于装夹工件用。配7套上下压紧机构以及4套左右压紧机构,可同时在左右2个区域内装夹工件。
l 机床共有4个数控轴，数控系统采用西门子828系统，配有RS232接口和LCD液晶显示屏，钻孔坐标可实现CAD/CAM直接转换，并具备钻孔前孔位预演和复检功能，操作方便。
l 工作台下部装有排屑器，可自动排屑。机床采用水冷，配备冷却液供给、回收、循环过滤系统。
l 液压系统电磁阀全部采用意大利ATOS，质量稳定。
l 机床x、y轴导轨和丝杠都配备防护罩。X轴配备钢板防护罩，y轴配备风琴式防护罩。
为了确保机床的可靠性，关键件均采用进口优质品，见主要配置清单。
主要技术参数：
型 号 Model | TPHM3016-1 | |
加工工件尺寸 | 钻孔中心距 长×宽（mm） | 3000×1600 |
加工板厚（mm） | 250,工件高度可到320 | |
工作台 | T型槽宽度/间距（mm） | 28/500 |
钻削动力头 | 数量 | 1 |
主轴锥孔 | BT50 | |
钻孔直径（mm） | φ50 | |
主轴转速（变频无级）（r/min） | 30-3000 | |
主轴电机功率（kW） | 22 | |
主轴下端面到工作台面距离（mm） | 300-800 | |
Z轴伺服电机功率（kW） | 3.1 | |
定位精度 | X、Y轴（mm） | ≤0.10/全长 |
重复定位精度 | X、Y轴（mm） | ≤0.05/全长 |
电气系统 | 数控轴数 | 4 |
数控系统 | 德国西门子828 | |
电机总功率（kW） | 约45 | |
机床外形尺寸 | 长×宽×高（m） | 约6.8×5.1×3.6 |
机床重量（t） | 约27 | |

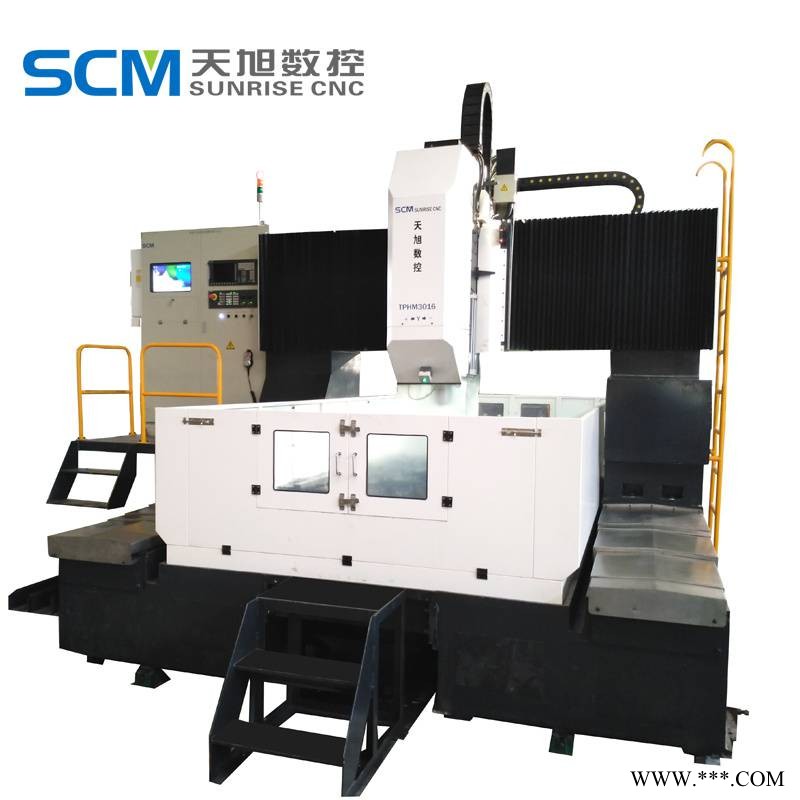

产品图片：
