| 类型 : | 龙门钻床 | 品牌 : | 天旭数控 SUNRISECNC |
| 型号 : | TPHD3016 | 控制形式 : | 数控 |
| 产品类型 : | 全新 | 是否库存 : | 否 |
| 售后服务 : | 整机质保1年 | 主电机功率 : | 22 |
| 外形尺寸 : | 约5.5x3.9x3.2 | 轴数量 : | 三轴 |
| 钻孔直径范围 : | Φ40/50 | 主轴转速范围 : | 30～3000 |
| 主轴孔锥度 : | BT40/BT50 | 适用行业 : | 钢结构建筑 |
| 布局形式 : | 立式 | 适用范围 : | 通用 |
| 作用对象材质 : | 金属 | 电器控制 : | 西门子数控系统 |
| 钻孔类型 : | 滑台式，伺服 | 定位精度 : | ±0.08mm |

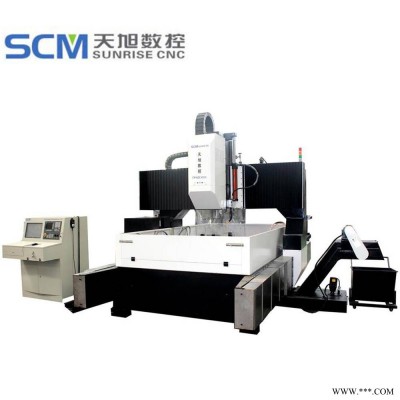

TPHD2016/TPHD3016/TPHD4016龙门移动式高速数控平面钻床
产品行业：
本机床主要用于建筑、桥梁、铁塔等钢结构行业中的板类工件钻孔和铣削加工，也可用于锅炉、石化行业的管板、折流板和圆形法兰钻孔和轻铣加工；本产品用以钻通孔、盲孔、阶梯孔、孔端倒角以及工件的铣削加工。
产品特点：
1. 本机床采用数控滑枕式动力头（Z轴），行程根据工件预先设定，能够实现钻头快进—工进—快退的自动转换，具有加工效率高，结构简单，维护成本低等优点。结构精巧，使用方便，维护简单。
2.本机床的动力头主轴采用台湾内冷刚性精密主轴，可使用硬质合金内冷钻头，精度高。配备液压打刀缸，装卸刀具极为方便。主轴由大功率主轴电机通过同步带进行驱动，主轴转速30～3000r/min，转速范围广。
3. 本机床共有3个数控轴：龙门的移动（x轴）；动力头在龙门横梁上的移动（y轴）；动力头的进给运动（z轴）。每个数控轴都采用精密直线滚动导轨导向，AC伺服电机+滚珠丝杠驱动。运动灵活，定位精确。
4.工作台上平面布置有若干T形槽条，用以装夹夹具及工件。
5.本机床配有平板链式自动排屑器和集屑车，收集铁屑和切削液。
6.机床精密直线滚柱导轨副、精密滚珠丝杠副等高精度的运动副均配备有自动润滑系统。
7. 数控采用西门子808D控制，并配备上位计算机以方便工件图纸的绘制及生成零件程序，操作简便。
8. 本机床配置的滚珠丝杠副、直线导轨副、电气件、伺服电机、变频器等，均为国内外知名品牌,开机故障少。
技术参数：
型号 | TPHD2016 | TPHD3016 | TPHD4016 |
工件尺寸(L×W)(mm) | 2000x1600钢板或 Φ1600法兰、管板 | 3000x1600钢板或 Φ1600法兰、管板 | 4000x1600钢板或 Φ1600法兰、管板 |
工件厚度(mm) | 液压夹钳100；T型槽120 | ||
钻孔类型 | 滑台式，伺服 | ||
动力头数量(个) | 1个（可配备刀库） | ||
钻孔直径(mm) | Φ40/50 | ||
主轴锥孔 | BT40/BT50 | ||
主轴转速(rpm) | 30～3000r/min | ||
Z轴行程 (mm) | 300 | ||
X轴伺服电机功率(kW) | 2.0 | ||
Y轴电机功率(kW) | 1. 5 | ||
Z轴电机功率(kW) | 2.0 | ||
排屑器电机功率(kW) | 0.75 | ||
夹紧方式 | 液压夹紧和T型槽夹紧 | ||
电器控制 | 西门子数控系统 | ||
数控轴数 | 3 | ||
定位精度(mm) | ±0.08 | ||
CAD / CAM自动生成功能 | |||
有断点记忆功能 | |||
外形尺寸(m) | 约4.9x3.9x3.2 | 约5.5x3.9x3.2 | 约6.5x3.9x3.2 |
重量(Kg) | 约 12000 | 约 13000 | 约 14500 |
