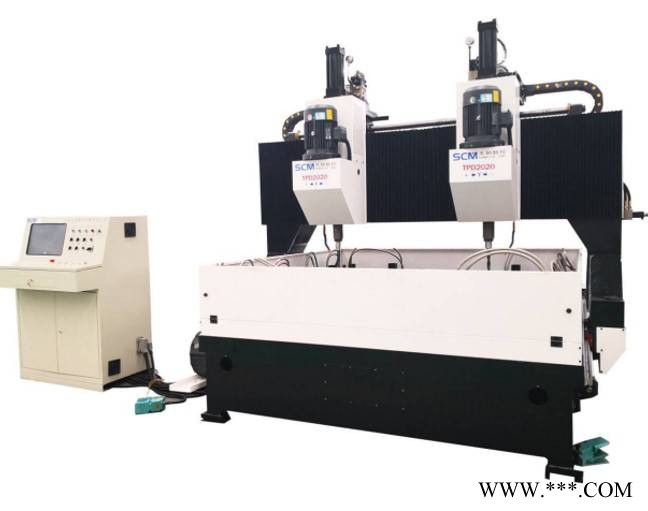

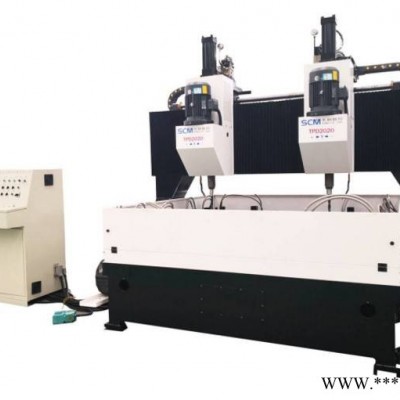

| 类型 : | 龙门钻床 | 品牌 : | 天旭数控 SUNRISECNC |
| 型号 : | TPD2020 | 控制形式 : | 数控 |
| 产品类型 : | 全新 | 是否库存 : | 否 |
| 售后服务 : | 整机质保1年 | 货号 : | 1111111111 |
| 主电机功率 : | 5.5 | 外形尺寸 : | 5500*2610*2850 |
| 轴数量 : | 多轴 | 钻孔直径范围 : | 50 |
| 主轴转速范围 : | 120-560 | 主轴孔锥度 : | BT50 |
| 适用行业 : | 通用 | 布局形式 : | 立式 |
| 适用范围 : | 通用 | 作用对象材质 : | 金属 |
| 是否跨境货源 : | 是 | 主要销售地区 : | 欧洲、北美、南美、东南亚、东北亚、中东、非洲、其他 |
| 有可授权的自有品牌 : | 是 | 工件厚度 : | 100mm，钢板可以重叠加工 |
| 机器重量 : | 约7800kg |
应用行业：
钢结构、铁塔、桥梁、机械加工等行业的连接板、地脚板的钻孔加工, 也可用于法兰的钻孔加工。
产品特点：
l 数控滑台钻削动力头，可以控制孔深，具有钻盲孔、扩孔、倒角功能
l PLC控制伺服自动定位，保证钻孔位置精度
l 四个加工区域，12个液压夹紧钳，能够装夹四组工件，钻孔的同时可以装卸工件
l PLC控制，液晶显示器显示
l 编程软件基于WINDOWS平台，可直接转换Auto CAD图纸生成加工数据，并支持TEKLA放样软件生成的零件程序
l 自动排屑，冷却液循环使用
l 关键的机械、液压、电气元件均选用国内外知名品牌
l 整机优化集成设计，不需要制作设备地基
技术参数：
型号 | TPD2012 | TPD2016 | TPD3016 | TPD2020 | ||
工件尺寸(mm) |
2000×1200
|
2000×1600
| 3000×1600 | 2000x2000 | ||
工件厚度 | 100mm，钢板可以重叠加工 | |||||
主轴莫氏锥孔 | #4 | |||||
钻孔直径 | Φ50mm | |||||
主轴进给方式 | 伺服/液压 | |||||
钻削主轴
| 转速(rpm) | 120－560(无级调速) | ||||
进给行程(mm) | 350（伺服）/180（液压） | |||||
电机功率(kW) | 5.5 | |||||
夹钳数量(个) | 12 | |||||
夹紧力(kN) | 7.5 | |||||
电机功率(kW) | 伺服电机 | X轴 | 1.3 | 1.5 | ||
Y轴 | 1.3 | 1.5 | ||||
Z轴(液压进给时无) | 0.85 | 1 | ||||
液压系统电机 | 2.2 | |||||
排屑器驱动电机 | 0.4 | |||||
冷却电机 | 0.43 | |||||
外形尺寸(长×宽×高) (m) | 4.5×2.21×2.85 | 4.5×2.61×2.85 | 5.5×2.61×2.85 | 5.5x3.01x2.85 | ||
机器净重(Kg) | 约 5200 | 约 6200 | 约 7200 | 约 7800 | ||
