| 品牌 : | 天旭数控 SUNRISECNC | 型号 : | TPHD3030 |
| 售后服务 : | 整机一年保修 | 数控机床分类 : | 数控钻床 |
| 货号 : | 11111111 | 主电机功率 : | 22 |
| 运动方式 : | 点位控制 | 加工尺寸范围 : | 2000x1600 |
| 主轴转速范围 : | 30~3000 | 刀具数量 : | 12 |
| 控制方式 : | 闭环控制 | 控制系统 : | 西门子 |
| 布局形式 : | 立式 | 动力类型 : | 液压 |
| 用途 : | 数控特种加工 | 适用行业 : | 钢结构建筑 |
| 是否跨境货源 : | 是 | 主要下游平台 : | 独立站 |
| 主要销售地区 : | 欧洲、北美、南美、东南亚、东北亚、中东、非洲、其他 | 有可授权的自有品牌 : | 是 |
| 数控轴数 : | 4或6或多个 | 润滑压力 : | 2MPa |
| 主轴锥孔 : | BT50 |
产品行业：
用于石化、锅炉、制冷、风电法兰等行业的管板、折流板、法兰盘的钻孔加工，也可用于建筑、桥梁、铁塔等钢结构中的联接板钻孔。

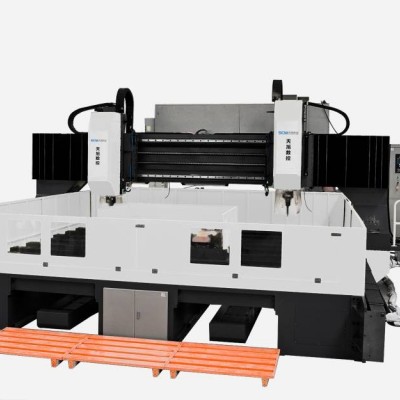

产品特点：
l 伺服滑台式钻削动力头，具有钻孔、扩孔、倒角、铣槽功能。
l 床身两侧面各装有两条高承载力量直线滚动导轨副，龙门纵向移动通过AC伺服电机和精密螺距滚珠丝杠副双侧同步驱动。
l 龙门横梁上装有两个可移动的滑板，滑板采用两条直线滚动导轨副导向，驱动分别采用AC伺服电机和精密大螺距滚动珠丝杠副传动。
l 床身上设置T型槽，使用压板装夹工件。
l 可用手摇轮、顶针、询边器等多种方式寻找工件中心 。
l 横梁上的滑板装有垂直数控进给滑枕式钻削头，钻削头采用大功率主轴专用电机，经同步带驱动主轴，钻削主轴采用台湾精密主轴（内冷），具有蝶形弹簧自动拉刀机构，液压缸松刀，更换刀柄十分方便。
l 本机床配备液压系统，完成垂直滑枕的液压平衡和主轴液压松刀。
l 数控系统采用西班牙FAGOR系统或者德国西门子系统，并配有USB接口和LCD液晶显示屏。提供的自动编程不仅具有自动生成加工程序，还具有钻孔前孔位预演等功能。
l 配有平板链式自动排屑器和集屑车，冷却系统，可供刀具内冷却或外冷却使用。
技术参数：
型号 | TPHD2020 | TPHD3030 | TPHD4040 | TPHD5050 | ||
加工工件尺寸 (mm) | 钻孔中心距长×宽 (mm) | 2000×2000 | 3000×3000 | 4000×4000 | 5000×5000 | |
加工板厚(mm) | 250 | |||||
工作台 | T型槽宽度/间距(mm) | 28/500 | ||||
钻削动力头 | 数量 | 1 个或2个或多个（根据客户要求） | ||||
主轴锥孔 | BT50 | |||||
钻孔直径(mm) | Φ50 | |||||
主轴转速(变量无级) (r/min) | 30~3000 | |||||
主轴电机功率 (kW) | 22 | |||||
主轴下端面到工作台面距离(mm) | 300~800 | |||||
定位精度 | X、Y轴 | ≤0.1/ (全长) | ||||
重复定位精度 | X、Y轴 | ≤0.05 | ||||
自动润滑系统 | 润滑压力 (MPa) | 2 | ||||
电气系统 | 数控系统 | FAGOR系统或者德国西门子系统 | ||||
数控轴数 | 4或6或多个 | |||||
外形尺寸 | 长x宽x高(m) | 约6.5×5.5×3.6 | 约7.5×6.5×3.6 | 约8×7.3×3.6 | 约9×8.3×3.6 | |
机床重量(t) | 约 30 | 约35 | 约45 | 约50 | ||
注：型号规格可根据用户要求制造 | ||||||
