| 类型 : | 龙门钻床 | 品牌 : | 天旭数控 SUNRISECNC |
| 型号 : | TPD2016 | 控制形式 : | 数控 |
| 产品类型 : | 全新 | 是否库存 : | 否 |
| 售后服务 : | 整机质保1年 | 主电机功率 : | 5.5 |
| 外形尺寸 : | 约5100×2700×2780 | 钻孔直径范围 : | 50 |
| 主轴转速范围 : | 120-560 | 主轴孔锥度 : | BT40 |
| 适用行业 : | 通用 | 布局形式 : | 立式 |
| 适用范围 : | 通用 | 作用对象材质 : | 金属 |
| 是否跨境货源 : | 是 | 主要销售地区 : | 欧洲、北美、南美、东南亚、东北亚、中东、非洲、其他 |
| 有可授权的自有品牌 : | 是 | 工件厚度 : | 100mm（可叠加） |
| 冷却方式 : | 强制循环（水冷却） |
用途及特点：

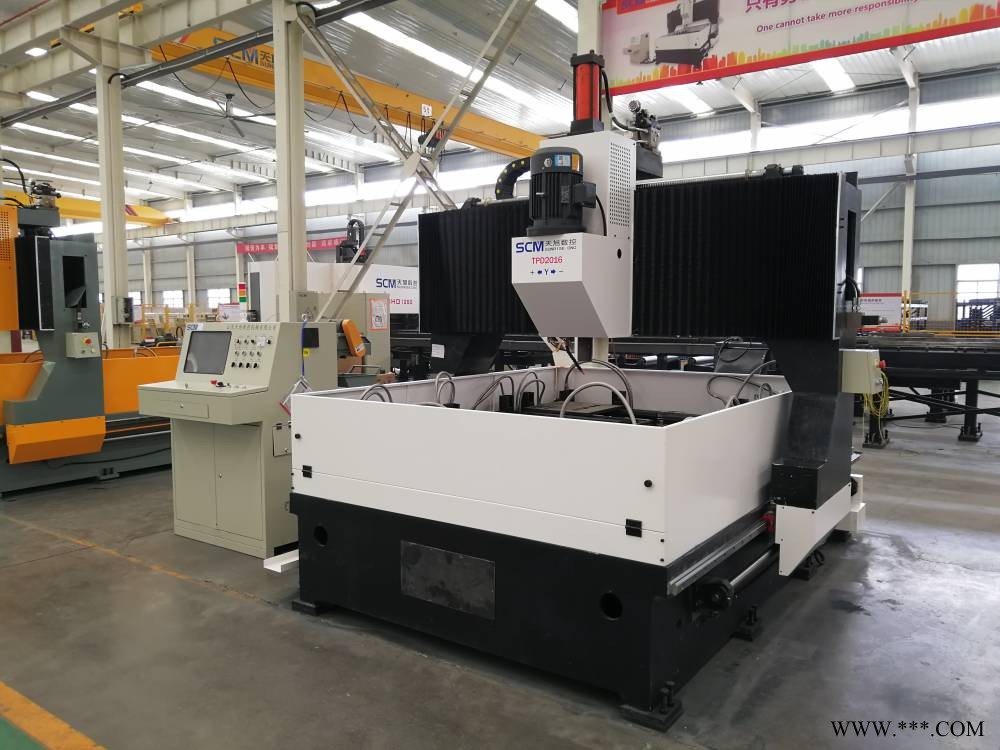

1.该设备主要用于建筑、桥梁、铁塔等钢结构中的平板类工件的钻孔加工，也可用于锅炉、石化行业的管板、折流板和圆形法兰钻孔；本机采用龙门移动结构，纵向移动（X轴）、横向移动（Y轴），均由伺服电机通过精密滚珠丝杠沿直线导轨付驱动。能自动、准确、快速定位，自动完成钻孔加工工序；加工厚度为100mm,较薄的板也可以多层叠起来钻孔，大大提高了钻孔加工精度和速度。同时避免了因人工定位与钻孔误差所造成的工件返修或报废的可能。
2.机床控制系统采用上位计算机+PLC数控系统控制。上位机安装有自动编程软件和机床监控软件，可以将AUTOCAD图形文件直接转换生成加工程序。即使人工编程也是非常简单迅速，不具备电脑操作经验者也可在很短的时间内完成工件编程。而且能储存大量工件程序，生产过的工件，下次调出来还可以加工同样工件。
3.由液压夹具组来完成工件的夹紧与松开，操作工人用脚踏开关控制，使工件夹紧可靠、平稳、快捷。自动排屑装置，循环水冷系统，减少了辅助工时，降低了劳动强度。人工只需要上、下工件，更换钻头即可。
4.机床采用先进的液压自控行程钻削动力头，使用前无需设置任何参数，通过机电液联合作用，可自动进行快进-工进-快退的转换，并配有专用快换夹头、拆卸钻头，不用敲打，方便快捷，大大提高了加工效率。
5.该数控钻床是针对所加工工件的特点和精度要求进行设计的，结构紧凑、灵活，因此能更好地适应加工要求。无论是圆周分布钻孔还是直线分布钻孔都能快速准确完成。具有很高的性价比。
TPD2016A龙门移动式数控钻床技术参数：
序号 | 规格 | 尺寸 | |
1 | 装夹工件尺寸 | 2000×1600mm（1件） 1000×1600mm（2件） 1000×800mm（4件） | |
2 | 加工工件厚度 | 100mm（可叠加） | |
3 | 主轴 | 快换夹头 | 莫氏3# 、4# 锥孔 |
钻头直径 | Φ12mm—Φ50mm | ||
变速方式 | 变频器无级变速 | ||
转速 | 120—560r/min | ||
行程 | 180mm | ||
进给 | 液压控制（进给速度无级变化速度可调） ） | ||
4 | 工件夹紧 | 夹紧厚度 | 15—100mm |
夹紧钢个数 | 12个 | ||
夹紧力 | 7.5KN/个 | ||
夹紧开启方式 | 脚踏开关 | ||
5 | 冷却液 | 方式 | 强制循环（水冷却） |
6 | 液压 | 系统压力 | 6MPa (60kgf/cm²) |
邮箱容量 | 100L | ||
7 | 空气压力 | 气源 | 0.4MPa (4kgf/cm²) |
8 | 电机 | 主轴电机 | 5.5KW |
液压泵电机 | 2.2KW | ||
排屑器电机 | 0.75KW | ||
冷却泵电机 | 0.25KW | ||
X轴伺服电机 | 1.3KW | ||
Y轴伺服电机 | 1.3KW | ||
9 | 机器尺寸 | 长×宽×高 | 约5100×2700×2780mm |
10 | 重量 | 主机 | 6500kg |
11 | 控制轴数 | X、Y（点位控制）Z（主轴，液压进给） | |
12 | 定位速度 | 10000mm/min | |
